户外高压真空断路器

ZW8M-12系列户外高压永磁真空断路器

概述

W8M-12/630-20型户外高压永磁真空断路器（以下简称断路器），是额定电压12kV、50Hz交流三相高压配电网中的控制保护设备。主要用于开断、关合电力线路中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用。
本断路器采用立柱型、干式结构、绝缘可靠，电寿命长、免维护，特别适用于频繁操作场所的要求。适于检修、维护能力不强的农村电网里安装使用。
符合《GB1984交流高压断路器》、《GB1985交流高压隔离开关和接地开关》、DL/T402、DL/T403以及企业标准OHX.520.701 的要求。

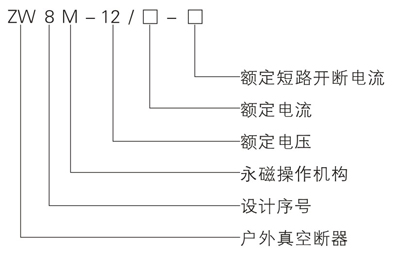

型号及其含义

主要技术参数

序号	参数名称			单位	数据
1	额定电压			KV	12
2	额定绝缘水平	1min工频耐压	干式	KV	42/断口48
			湿式		34
		雷电冲击耐压(峰值)			75/断口85
3	额定电流			A	50、70、100、200、400、630
4	额定短路开断电流			kA	25	20	16
5	额定短路开断电流次数			次	30
6	额定短路关合电流(峰值)			kA	63	50	40
7	额定峰值耐受电流
8	额定短时耐受电流				25	20	16
9	额定短路持续时间			s	4
10	分闸时间			ms	＜50
11	合闸时间				＜60
12	全开断时间				≤100
13	燃弧时间				≤50
14	机械寿命			次	30000
15	合闸功			J	70
16	额定操作电压及辅助回路额定电压			V	直流220
					交流220

外形及安装尺寸图
