户外高压真空断路器

ZW8-12/C系列智能型户外高压真空断路器

概述

ZW8－12/C智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10－12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

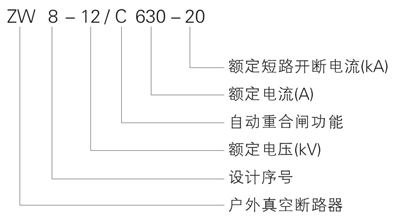

型号及其含义

主要技术参数

名称			单位	参数
额定电压			KV	12
额定绝缘水平	1min工频耐受电压	干式		42
		湿式		34
	雷电冲击耐受电压(峰值)			75
额定电流			A	630、400、200
额定短路开断电流			KA	20、16、12.5
额定操作顺序				分-0.3s-合　分-180s-合分
额定短路开断电流次数			次	30
额定短路关合电流(峰值)			kA	50
额定峰值耐受电流				50
额定短时耐受电流				20
额定短路开断持续时间			s	4
分闸时间(分励脱扣)	最高操作电压		ms	15～50
	额定操作电压			15～50
	最低操作电压			30～60
合闸时间				25～50
全开断时间				≤100
燃弧时间				≤20
机械寿命			次	10000
合闸功率			J	70
储能电机额定输入功率			W	≤220
额定操作电丈夫及辅助回路额定电压			V	DC220 110 25
				AC220 110 24
额定电压下储能时间			S	＜8
过电流脱扣器	额定电流		A	5
	脱扣电流准确度		％	±10
过电流调节			A	1～9
速断调节			ms	6～20
延时时间				80～500
遥控距离			m	30
重合次数			次	1～3

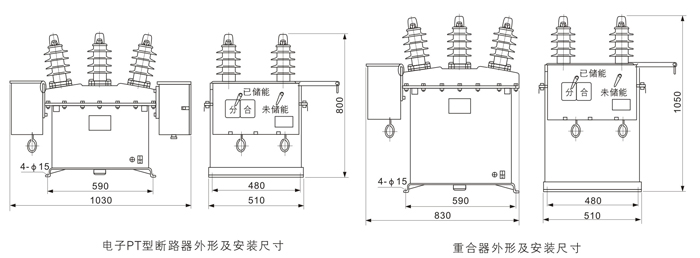

外形及安装尺寸图
