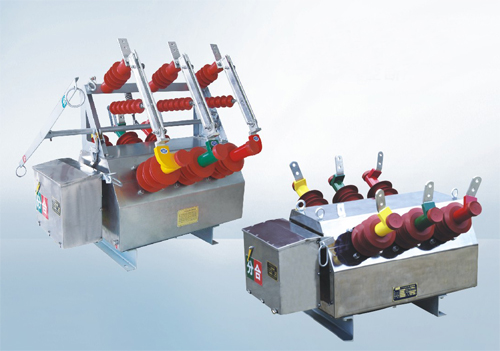

ZW6-12系列户外高压真空断路器

ZW6-12系列户外高压真空断路器

概述

ZW6－12/630-16(20)型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。主要用于农网和城网作分、合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。

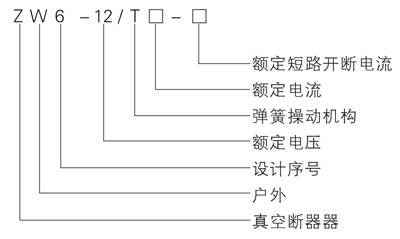

型号及其含义

断路器的装配调整参数

序号	项目		单位	参数
1	触头开距		mm	9±1
2	触头超程			3±1
3	平均合闸速度		m/s	0.6±0.2
4	平均分闸速度			1.0±0.2
5	触头合闸弹跳时间		ms	≤2
6	三相分闸同期性		ms	≤2
7	合闸时间		s	≤0.1
8	分闸时间	最高操作电压		≤0.06
		最低操作电压		≤0.1
9	每相回路直流电阻		μΩ	≤200
10	相间中间距(灭弧室)		mm	193

断路器的额定技术参数

序号	名称			单位	参数
	额定电压			kV	12
	额定绝缘水平	1min工频耐压	干式	kV	42
		1min工频耐压	湿式(对地)		34
		雷电冲击耐压(峰值)			75
	额定电流			A	630
	额定频率			Hz	50
	额定短路开断电流			kA	12.5、16、20
	额定短路关合电流(峰值)				31.5、40、50
	额定峰值耐受电流				31.5、40、50
	额定短时耐受电流				12.5、16、20
	操作顺序				分-0.3s-合分-180s-合分
	额定短路电流开断次数			次	30
	机械寿命			次	10000
	额定操作电压CT弹簧操作机构			V	DC24、48V、AC DC100V、220V
	触头允许磨损厚度			mm	3
	过电流脱扣器额定电流			A	5
	重量			kg	130(标准)

外形及安装尺寸图

注：用户如有特殊要求，可与我厂协商后确定。
