ZW10-12系列户外高压真空断路器 |
|
概述
|
|
ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。
|
|
型号及其含义
|
|
|
断路器的装配调整参数
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
KA
|
12
|
|
2
|
额定电流
|
A
|
630
|
|
3
|
额定频率
|
HZ
|
50
|
|
4
|
工频耐受电压
|
KV
|
42/48
|
|
5
|
雷电冲击电压(峰值)
|
KV
|
75/85
|
|
6
|
额定短路开断电流
|
KA
|
6.3
|
12.5
|
16
|
20
|
|
7
|
额定短路关合电流(峰值)
|
KA
|
15
|
31.5
|
40
|
50
|
|
8
|
额定短时耐受电流
|
KA
|
6.3
|
12.5
|
16
|
20
|
|
9
|
额定峰值耐受电流
|
KA
|
15
|
31.5
|
40
|
50
|
|
10
|
额定操作顺序
|
|
分-0.3S-合分-180S-合分
|
|
11
|
额定短路电流开断次数
|
次
|
30
|
|
12
|
机械寿命
|
次
|
10000
|
|
13
|
动触头允许磨损累计悲哀度
|
mm
|
3
|
4
|
|
14
|
额定操作电压配CT型弹簧操动机构
|
合闸线圈
|
V
|
直流或交流220V
|
|
分闸线圈
|
|
15
|
过流脱扣线圈额定工作电流
|
A
|
5
|
|
16
|
电流互感器一、二次电流比
|
|
100/5.200/5.300/5.400/5.630/5
|
|
17
|
组合式各相主回路电阻
|
μΩ
|
≤200
|
|
18
|
重量
|
Kg
|
150
|
|
|

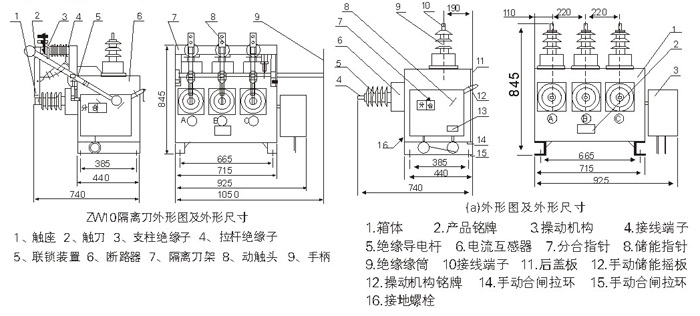

外形及安装尺寸图
|
|
|
|
