ZW10-12XDG系列户外高压双电源互投装置 |
|
概述
|

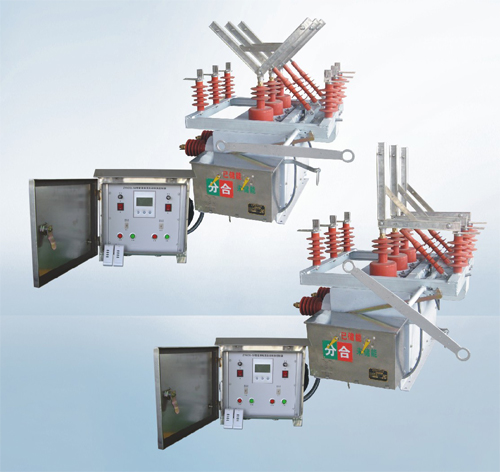

ZW10-12XDG/630-20型高压双电源互投装置(以下简称装置)是由一台高压真空断路器和智能控制器两部分组成。适用于交流50Hz、额定电压12KV、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障停电时，切换装置可以完成与备用电源的自动切换，以保证可靠性和安全性。也可根据负载的需要进行两路电源之间的选择切换。特别适用于不允许断电的重要场所，作为保证连续供电的重要电气控制装置。为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。该产品适用于对供电可靠性和安全性要求较要的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV配电线路，工矿企业10kV线路。
|
|
主要技术参数
|
|
序号
|
名称
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
最高工作电压
|
kV
|
12
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路负载开断电流
|
kA
|
20
|
|
5
|
额定短路关合电流(峰值)
|
kA
|
50
|
|
6
|
额定峰值耐受电流
|
kA
|
50
|
|
7
|
额定短时1min耐受电流
|
kA
|
20
|
|
8
|
额定绝缘水平
|
工频耐压(干式)
|
kV
|
42
|
|
雷电冲击耐压(峰值)
|
75
|
|
9
|
额定操作顺序
|
|
分-0.3S-合分-180S-合分
|
|
10
|
机械寿命
|
次
|
10000
|
|
11
|
额定短路开断电流开关次数
|
次
|
30
|
|
12
|
操作机构额定合闸电压
|
V
|
220
|
|
13
|
操作机构额定分闸电压
|
V
|
220
|
|
14
|
触头开距
|
mm
|
9±1
|
|
15
|
超行程
|
mm
|
3
|
|
16
|
三相分、合闸不同期性
|
ms
|
≤2
|
|
17
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
18
|
平均分闸速度s
|
m/s
|
1.0±0.2
|
|
19
|
平均合闸速度
|
m/s
|
0.7±0.15
|
|
20
|
分闸时间
|
最高操作电压下
|
s
|
0.015-0.05
|
|
最低操作电压下
|
0.03-0.06
|
|
21
|
合闸时间
|
s
|
0.025-0.05
|
|
22
|
各相主回路电阻
|
μΩ
|
≤180
|
|
23
|
动静触头允许磨损累计厚度
|
mm
|
3
|
|
|
注：用户如有特殊要求，可与我厂协商后确定。
|
|
|
