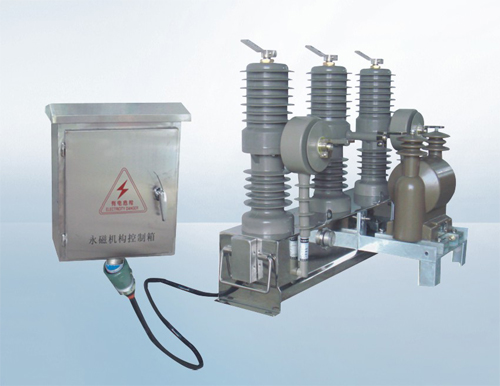

ZW32M-12系列户外高压永磁真空断路器 |
|
概述
|
ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。
本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。
该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。
|
|

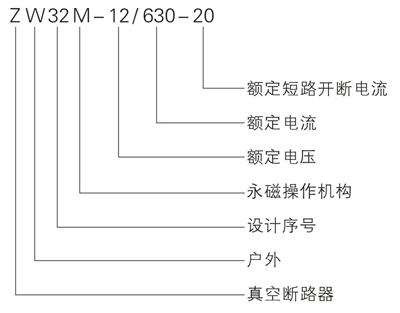

型号及其含义
|
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路开断电流
|
kA
|
20
|
|
5
|
额定峰值耐受电流(峰值)
|
kA
|
50
|
|
6
|
额定短时耐受电流
|
kA
|
20
|
|
7
|
额定短路关合电流(峰值)
|
kA
|
50
|
|
8
|
机械寿命
|
次
|
10000
|
|
9
|
额定短路开断电流开断次数
|
次
|
30
|
|
10
|
工频耐受电压(1min)；(湿)(干)相同、对地/断口
|
kV
|
42/48
|
|
11
|
雷电冲击耐受电压(峰值)相间、对地/断口
|
kV
|
75/85
|
|
12
|
二次回路1min工频耐压
|
kV
|
2
|
|
|
外形及安装尺寸图
|
|
|
|
