ZW20B-12系列户外高压真空断路器 |
|
概述
|
ZW20B-12型户外柱上高压真空断路器为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器
的佳品。
|
|

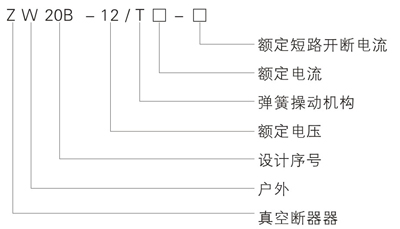

型号及其含义
|
|
|
主要技术参数
|
|
序号
|
名称
|
单位
|
数据
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630
|
|
4
|
额定短路开断电流
|
kA
|
20
|
|
5
|
额定关合电流峰值
|
kA
|
50
|
|
6
|
额定动稳定电流蜂值
|
kA
|
50
|
|
7
|
4s热稳定电流
|
kA
|
20
|
|
8
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
9
|
额定储能电机电压
|
V
|
AC220
|
|
10
|
最高/最低储能电机电压
|
V
|
AC242/187
|
|
11
|
额定合闸操作电压
|
V
|
AC220
|
|
12
|
最高/最低分闸操作电压
|
V
|
AC264/143
|
|
13
|
额定分闸操作电压
|
V
|
AC220
|
|
14
|
最高/最低分闸操作电压
|
V
|
AC264/143
|
|
15
|
合闸不同期
|
ms
|
≤2
|
|
16
|
分闸不同期
|
ms
|
≤2
|
|
17
|
SF6气体额定压力(表压)
|
Mpa
|
0.01
|
|
18
|
额定短路电流开断次数
|
次
|
30
|
|
19
|
机械寿命
|
次
|
10000
|
|
|
外形及安装尺寸
|
|
|
|
