FZW28-12系列户外分界真空负荷开关 |
|
概述
|
FZW28-12系列户外分界真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。
适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。
分界负荷开关由FZW28-12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间 断路电流，可适宜不同中性点接地方式的配电系统。
|
|
型号及其含义
|
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
数据值
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定绝缘水平
|
1min工频耐压(极间对地/断口)
|
kV
|
干
|
42/48
|
|
雷电冲击耐压(极间对地/断口)
|
湿
|
34
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
额定电流
|
A
|
63
|
|
5
|
额定延时耐受电流及持续时间
|
kA/4s
|
16
|
20
|
|
6
|
额定峰值耐受电流
|
kA
|
40
|
50
|
|
7
|
额定短路关合电流
|
kA
|
40
|
50
|
|
8
|
机械寿命
|
次
|
10000
|
|
9
|
净重
|
kg
|
198
|
|
|

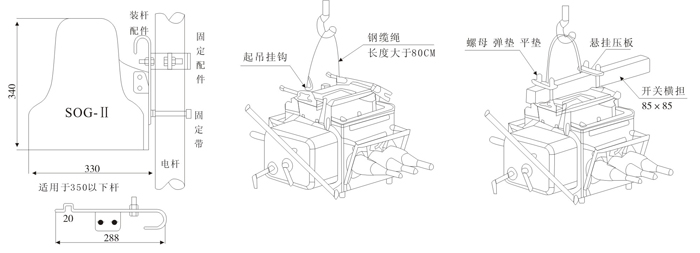

控制装置安装示意图
|
|
|

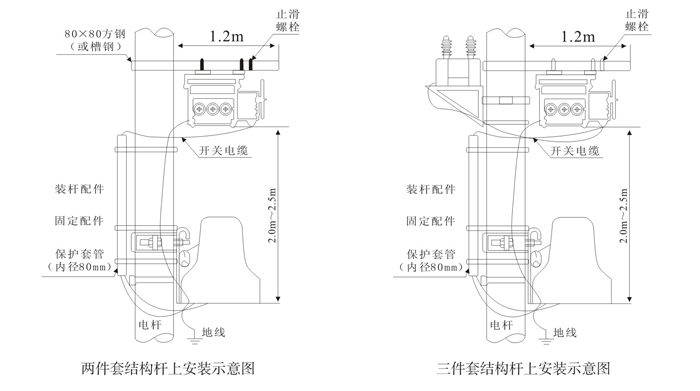

开关本体安装示意图
|
|
|
|
