概述
|
|
ZW32-24 kV户外交流高压真空断路器(以下简称断路器)是额定电压为24kV，50Hz三相交流的户外配电设备。主要用于配电网开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。
|
|
型号及其含义
|
|
|
主要技术参数
|
|
序号
|
名称
|
单位
|
数据
|
|
1
|
额定电压
|
kV
|
25
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定电流
|
A
|
630/1250/1600
|
|
4
|
额定短路开断电流
|
kA
|
20/25/31.5
|
|
5
|
额定峰值耐受电流(峰值)
|
kA
|
50/63/80
|
|
6
|
额定短时耐受电流/持续时间
|
kA/S
|
25/4
|
|
7
|
额定短路关合电流(峰值)
|
kA
|
50/63/80
|
|
8
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
|
9
|
机械寿命
|
次
|
10000
|
|
10
|
额定电流开断次数
|
次
|
10000
|
|
11
|
额定短路开断电流开断次数
|
次
|
20
|
|
12
|
1min工频耐压
|
(湿)相间、对地/断开
|
kA
|
50/65
|
|
(干)相间、对地/断开
|
kA
|
65/79
|
|
13
|
雷电冲击耐受电压(峰值)相间、对地/断口
|
kA
|
125/145
|
|
14
|
二次回路1min工频耐压
|
V
|
2000
|
|
15
|
重量
|
kg
|
115
|
|
|

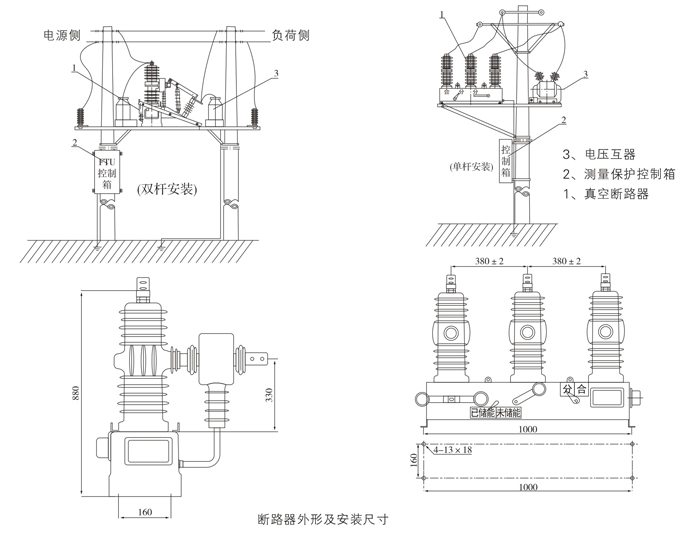

控制装置安装示意图
|
|
|
|
