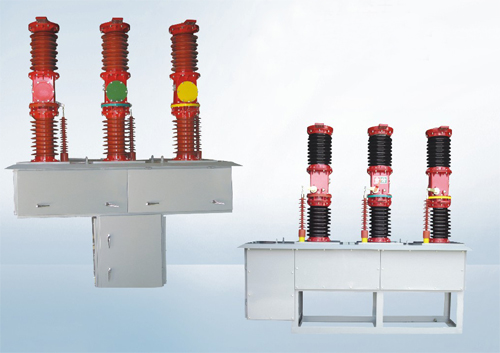

ZW7-40.5系列户外高压真空断路器 |
|
概述
|
|
ZW7-40.5型户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求。并满足IEC－56《交流高压断路器》国际电工委员会标准的要求。ZW7－40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。
|
|

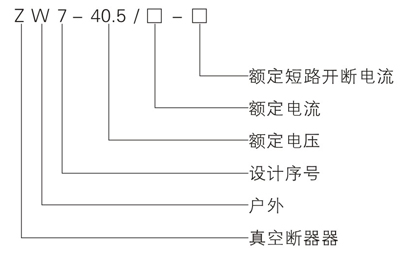

型号及其含义
|
|
|
主要技术参数
|
|
序号
|
名称
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定电流
|
A
|
1600
|
|
3
|
额定频率
|
Hz
|
50
|
|
4
|
额定短路开断电流（有效值）
|
kA
|
20
|
25
|
31.5
|
|
5
|
额定短路关合电流（峰值）
|
50
|
63
|
80
|
|
6
|
额定峰值耐受电流
|
50
|
63
|
80
|
|
7
|
4s额定短时耐受电流（有效值）
|
20
|
25
|
31.5
|
|
8
|
1min工频耐受电压（有效值）
|
kV
|
干式：95（湿式：80）
|
|
9
|
雷电冲击耐受电压（峰值）
|
185
|
|
10
|
额定操作顺序
|
|
分—0.3s合分—180s—合分
|
|
11
|
额定短路开断电流开断次数
|
次
|
20
|
|
12
|
机械寿命
|
10000
|
|
13
|
重量
|
kg
|
1000
|
|
|
主要机械特性参数
|
|
序号
|
名称
|
单位
|
数值
|
|
1
|
灭弧室触头开距
|
mm
|
22±2
|
|
2
|
灭弧室触头超形程
|
5±1
|
|
3
|
相间中心距
|
710
|
|
4
|
灭弧室触头合闸弹跳时间
|
ms
|
≤5
|
|
5
|
三相分、合闸不同期性
|
≤2
|
|
6
|
平均合闸速度
|
m/s
|
0.75±0.2
|
|
7
|
平均分闸速度
|
1.7±0.2
|
|
8
|
合闸时间
|
ms
|
30~100
|
|
9
|
分闸时间
|
15~60
|
|
10
|
每相主回路电阻（不包括电流互感器）
|
μΩ
|
≤100
|
|
11
|
真空灭弧室动静触头允许磨损厚度
|
mm
|
3
|
|
|

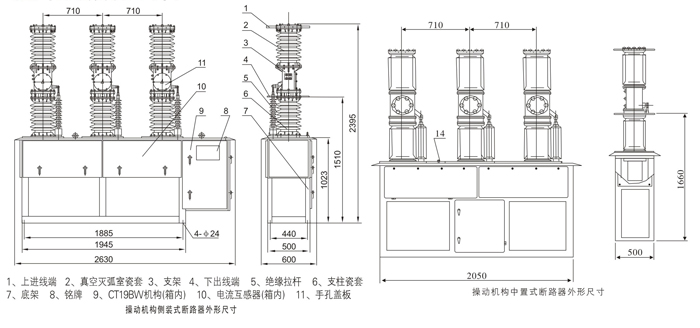

外形及安装尺寸图
|
|
|
|
