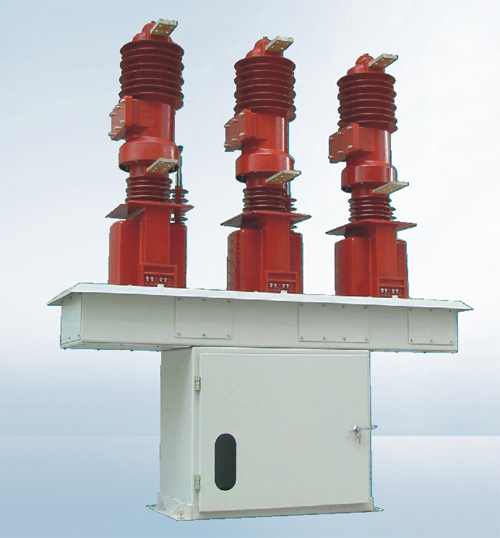

ZW7B-40.5系列户外高压真空断路器(最新全绝缘)

ZW7B-40.5系列户外高压真空断路器(最新全绝缘)

概述
ZW7B-40.5系列户外高压真空断路器(以下简称“ 断路器”)用于交流50Hz、40.5kV的三相电力系统中,作为分、合负荷电流、过载电流及短路电流之用。
该断路器符合国家标准GB1984.2003《交流高压断路器》和国际电工委员会标准IEC56《高压交流断路器》的要求。
该产品使用时应该满足以下环境条件:
a.周围空气温度:上限+40℃,下限-40℃;
b.海拔:≤1000m(超过1000m时,按相应海拔系数修正电气参数);
c.风压:不超过700Pa(相当于风速34m/s);
d.地震烈度:不超过8度;
e.污秽等级:Ⅲ级(防污型达Ⅳ级)。

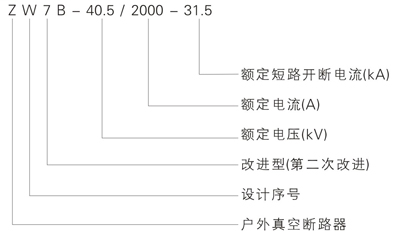

型号及含义

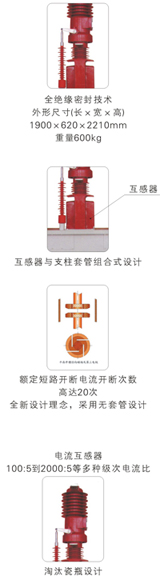

主要创新性特点
应用全绝缘密封技术
  采用先进的全绝缘技术,将真空灭弧室封装在户外环氧树脂材料中,提高了灭弧室的外绝缘能力,使产品更适用于各种户外的恶劣环境。

体积小、重量轻、外形美观
  采用新颖的结构设计,缩小体积,去除了笨重的瓷瓶设计,减轻了重量,外形对称美观、耐看。
互感器与支柱套管组合式设计
   把下套管与电流互感器集成为一体,电流互感器直接作为对地绝缘支柱,既解决电流互感器的安装问题,又解决支柱绝缘子的问题,简化了结构。
新型灭弧提高开断能力
  产品采用有限元方法,对灭弧室的电场进行计算,使其电场强度最小,电场更均匀。优化了灭弧室的结构,大幅度地提高灭弧室的绝缘性能和开断能力。
全新设计概念无凝露隐患
   采用全新设计理念,无套管设计,从根本上消除了套管与灭弧室和套管与互感器之间的绝缘问题。排除凝露的产生条件,彻底告别充气或充油时代。
淘汰瓷瓶设计,解决了瓷瓶易碎难题
  高度集成设计,使套管、支撑件和互感器一体化,提高了整机的机械强度,摆脱瓷瓶在运输、安装、使用中的破损,运输中的可靠性大大提高。
