FZW□-40.5系列户外高压隔离真负荷开关 |
|
概述
|
|

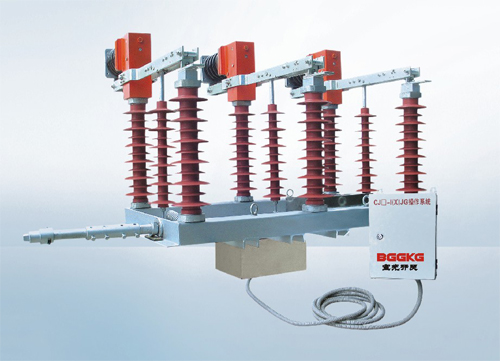

FZW□-40.5/1250-25型户外高压隔离真空负荷开关中(以下简称负荷开关)是由我公司研制开发、并由我公司首家生产的新一代高压电器产品，经严格的型式试验和长期试动行考核，各项技术性能指标全部达到GB3804和IE标准，适用于额定电压40.5kV，额定频率50Hz的供电网络中，可开断负荷电流，亦可开断一定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换等功能、适用于域网、农网、铁路、石化等架空配电线路。该负荷开关具有开断能力大,安全可靠,电寿命长,可频繁操作,少维护等优点.
|
|

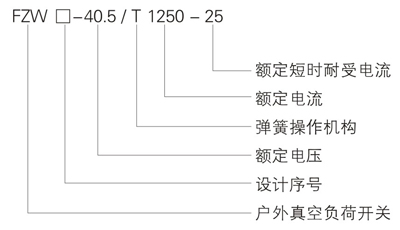

型号及其含义
|
|
|
使用环境条件
|
1.海拔高度：不超过2000m；
2.周围空气温度：上限+40℃,下限-30℃；
3.风速不超过35m/s；
4.相对温度：日平均不大于95％，月平均不大于90％；
5.无经常性的剧烈振动。
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
参数
|
|
1
|
额定电压
|
KV
|
40.5
|
|
2
|
额定频率
|
HZ
|
50
|
|
3
|
额定电流
|
A
|
1250
|
|
4
|
额定有功负载开断电流
|
A
|
1250
|
|
5
|
额定闭环开断电流
|
A
|
1250
|
|
6
|
5％额定有功负载开断电流
|
A
|
62.5
|
|
7
|
额定电缆充电开断电流
|
A
|
25
|
|
8
|
1min工频耐受电压：真空断口、相同相对地、隔离断口
|
KV
|
68/95/110
|
|
9
|
雷电冲击耐受电压：相间相对地/隔离断口
|
KV
|
185/215
|
|
10
|
额定短时耐受电流(热稳定)
|
KA
|
25
|
|
11
|
额定短路持续时间
|
S
|
4
|
|
12
|
额定峰值耐受电流(动稳定)
|
KA
|
63
|
|
13
|
额定短路关合电流
|
KA
|
63
|
|
14
|
机械寿命
|
次
|
10000
|
|
15
|
真空灭弧室触头允许磨损厚度
|
mm
|
0.6
|
|
16
|
手动操作力矩
|
Nm
|
≤300
|
|
|
注：用户如有特殊要求，可与我厂协商后确定。
|
|

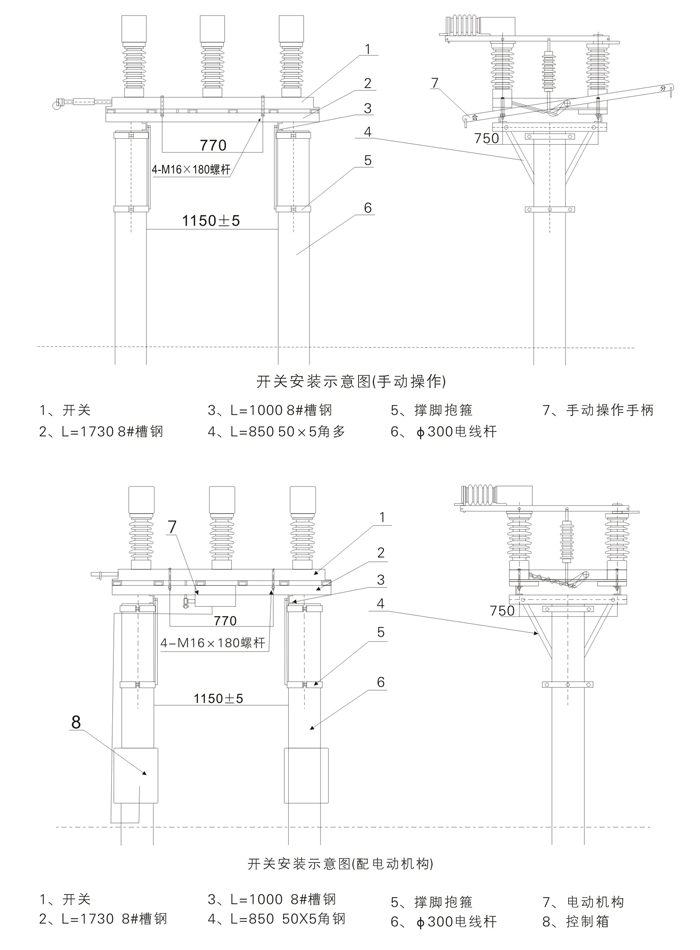

开关安装示意图
|
|
|
|
