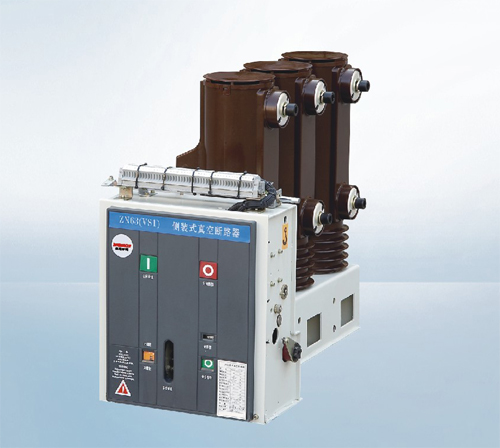

VS1(VBM7)-12系列侧装式户内高压真空断路器 |
|
概述
|
VS1-12型侧装式（VBM7）真空路路器系户内高压开关设备，适用于额定电压12千伏、频率50Hz的三相电力系统中,作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要电流下的频繁操作，或多次开断短路电流表的场所。
VS1-12型侧装式（VBM7）真空路器采用固定式安装，主要用于固定式开关柜，该断中器既可单独使用，又可用于环网供电、箱式变或各种非标供电系统。
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
数据
|
|
1
|
额定电压
|
KV
|
12
|
|
2
|
最高工作电压
|
KV
|
630
|
630
|
630
|
|
3
|
额定电流
|
A
|
1250
|
1250
|
1250
|
|
4
|
额定短路开断电流
|
KA
|
20
|
25
|
31.5
|
|
5
|
额定短路关合电流
|
KA
|
50
|
63
|
80
|
|
6
|
额定峰值耐受电流
|
KA
|
50
|
63
|
80
|
|
7
|
4S额定短路耐受电流
|
KA
|
20
|
25
|
31.5
|
|
8
|
额定绝缘水平
|
工频耐压（额定开断前后）
|
KV
|
42（断口48）
|
|
冲击耐压（额定开断前后）
|
75（断口84）
|
|
9
|
额定操作顺序
|
|
分-0.3-合分180s-合分
|
|
10
|
机械寿命
|
次
|
1000
|
|
11
|
额定短路开断电流开断次数
|
次
|
50
|
|
12
|
操作机构额定合闸电压（直流）
|
V
|
110,220
|
|
13
|
操作机构额定分闸电压（直流）
|
V
|
110,220
|
|
14
|
触头行程
|
mm
|
11±1
|
|
15
|
超行程（触头弹簧压缩长度）
|
mm
|
3.5±0.5
|
|
16
|
三相分、合闸弹跳时间
|
ms
|
≤2
|
|
17
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
18
|
平均分闸速度
|
m/s
|
0.9~0.12
|
|
19
|
平均合闸速度
|
m/s
|
0.4~0.8
|
|
20
|
分闸时间
|
最高操作电压下
|
s
|
≤0.05
|
|
最低操作电压下
|
≤0.08
|
|
21
|
合闸时间
|
s
|
0.1
|
|
22
|
各相主回路电阻
|
υΩ
|
60
|
50
|
|
23
|
动静触头、允许磨损累积厚度
|
mm
|
3
|
|
|

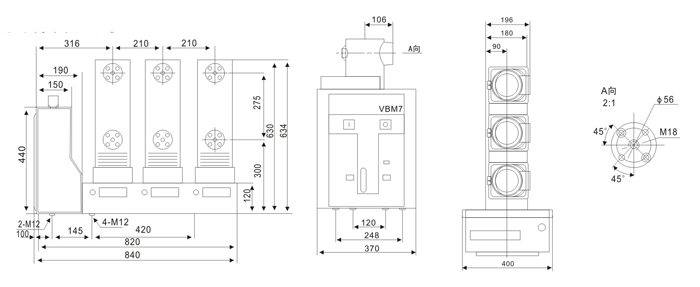

外形及安装尺寸
|
|
|
|
