ZN63(VS1)-24kV系列24kV户内高压真断路器 |
|

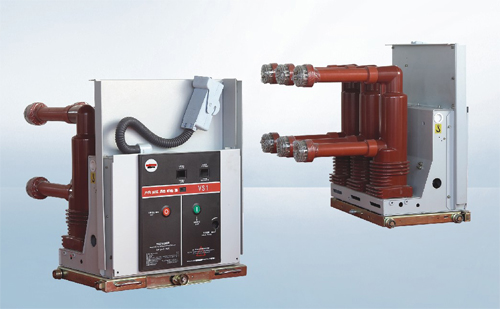

概述
|
VS1-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用.
|
|

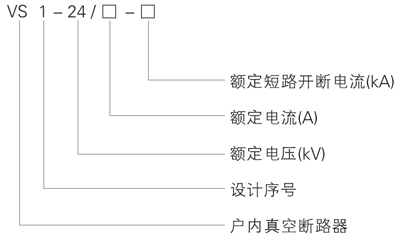

型号及含义
|
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
数据
|
|
|
额定电压
|
kV
|
24
|
|
|
额定短时工频耐受电压(1min)
|
65/79(相间，对地/断口)
|
|
|
额定雷电冲击耐受电压(峰值)
|
125/145(相间，对地/断口)
|
|
|
额定频率
|
Hz
|
50
|
|
|
额定电流
|
A
|
630 1250
|
630 1250 1600
2000 2500 3150
|
630 1250 1600
2000 2500 3150
|
|
|
额定短路开断电流
|
kA
|
20/25
|
31.5
|
40
|
|
|
额定短时耐受电压
|
20/25
|
31.5
|
40
|
|
|
额定短路持续时间
|
S
|
4
|
|
|
额定峰值耐受电流
|
kA
|
50/63
|
80
|
100
|
|
|
额定短路关合电流
|
50/63
|
80
|
100
|
|
|
二次回路工频耐受电压(1min)
|
|
200
|
|
|
额定单个/背对背电容组开断电流
|
A
|
630/400(40kA为800/400)
|
|
|
额定电容器组关合涌流
|
|
12.5(频率不大于1000Hz)
|
|
|
机械寿命
|
kA
|
20000
|
|
|
额定电流开断次数(电寿命)
|
20000
|
|
|
额定短路电流开断次数
|
次
|
50(40kA≤30)
|
|
|
动、静触头允许磨损累计厚度
|
mm
|
3
|
|
|
储能时间
|
s
|
≤10
|
|
|
触头开距
|
mm
|
16±1
|
|
|
超行程
|
3.5±0.5
|
|
|
触头合闸弹跳时间
|
ms
|
≤2(40kA≤30)
|
|
|
三相分、合闸不同期性
|
≤2
|
|
|
平均分闸速度(触头分开-8mm)
|
m/s
|
1.5±0.2
|
|
|
平均合闸速度(8mm-触头闭合)
|
0.8±0.2
|
|
|
主导电回路电阻
|
μΩ
|
≤50(630A)≤45(1250A)≤35(1600-2000)≤25(2500A以上)
|
|
|
额定操作顺序
|
|
分-0.3s-合分180s-合分
|
|
|

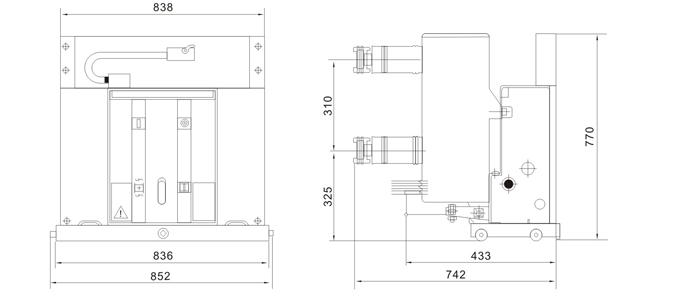

外形及安装尺寸
|
|
|
|
