KYN1-12铠装移开式系列手车 JYN2-12移开式系列手车 |
|
概述
|
KYN1-12、JYN2-12型移开式交流金属封闭开关柜系列手车是三相交流50Hz的户内装置,除用于配电系统作配电断路器外，还适用于控制及保护电流变压器、高压电动机、开合电容器组等操作比较频繁的场所。
手车是开关的核心部件之一，用钢板弯制焊接而成，底部装有四只滚轮，能沿水平方向移动，还装有接地触头、导向装置、锁定机构及手车进出手摇机械装置。
手车有断路器手车、电压互感器手车、电压互感器避雷器手车、所有变压器手车、隔离手车及接地手车七种。
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
参数
|
|
20kA
|
25kA
|
31.5kA
|
40kA
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定电流
|
A
|
630,1000
1250
|
630,1000
1250,2000
|
1250,2000
3150,4000
|
|
3
|
额定短路开断电流
|
kA
|
20
|
25
|
31.5
|
40
|
|
4
|
额定短路关合电流(峰值)
|
kA
|
50
|
63
|
80
|
100
|
|
5
|
额定峰值耐受电流
|
kA
|
50
|
63
|
80
|
100
|
|
6
|
4s额定短路耐受电流
|
kA
|
20
|
25
|
31.5
|
40
|
|
7
|
额定绝缘水平
|
工频耐压(额定开断前后)
|
kV
|
42
|
|
冲击耐压(额定开断前后)
|
75
|
|
8
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
|
9
|
机械寿命
|
次
|
10000
|
|
10
|
额定短路开断电流开断次数
|
次
|
30
|
20
|
|
11
|
触头开距
|
mm
|
11±1
|
|
12
|
超行程(触并没有弹簧压缩长度)
|
mm
|
4±1
|
|
13
|
三相分、合闸不同期性
|
ms
|
≤2
|
|
14
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
15
|
平均分闸速度(刚分6mm)
|
m/s
|
1.1±0.2
|
|
16
|
平均合闸速度
|
m/s
|
0.6±0.2
|
|
17
|
分闸时间
|
最高操作电压下
|
s
|
≤0.06
|
|
电低操作电压下
|
≤0.08
|
|
18
|
合闸时间
|
s
|
≤0.2
|
|
19
|
各相主回路电阻
|
μΩ
|
≤50
|
≤40
|
|
20
|
动静触头允许磨损累积厚度
|
mm
|
3
|
|
21
|
油缓冲器缓冲行程
|
mm
|
100-2
|
|
|

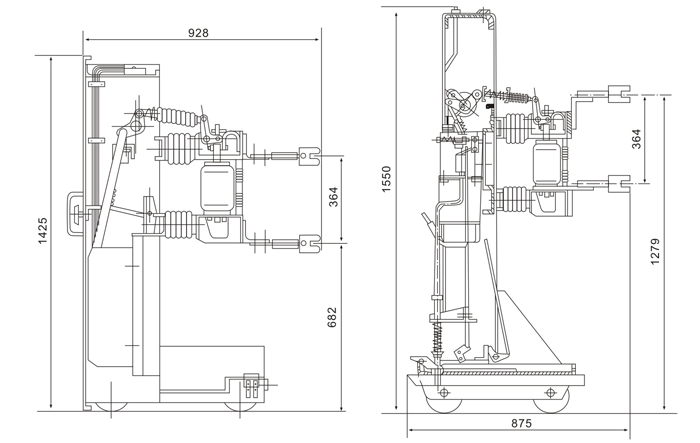

外形及安装尺寸
|
|
|
|
