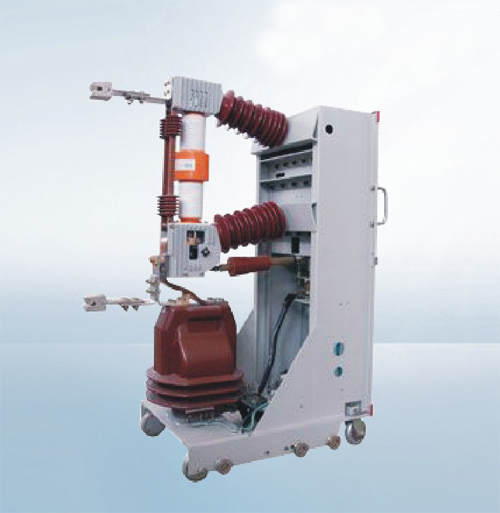

ZN□-27.5系列单相户内电气化铁道真空断路器 |
|
概述
|
ZN□-27.5/2000-31.5型单相户内电气化铁道真空断路器(以下简称断路器)。
该断路器是单相交流50Hz的户内配电装置，适用于电气化铁道的牵引变电所、分区亭和开闭所，作为控制开关和故障保护开关。
|
|
使用环境条件
|
a.环境温度：-25℃～-40℃。
b.空气相对湿度：日平均不大于95％，月平均不大于90％。水蒸气日平均不大于2.2×10-3Mpa，月平均不大于1.8×10-3Mpa。
c.海拔高度：普通型不超过1000m，高原型不超过3000m。
d.大气条件：应无严重影响产品绝缘的污秽及腐蚀性、爆炸性介质。
|
|
主要技术参数
|
|
序号
|
项目
|
单位
|
数据
|
|
1
|
额定电压
|
kV
|
27.5
|
|
2
|
最高工作电压
|
kV
|
31.5
|
|
3
|
额定绝缘水平
|
一分钟工频耐压
|
kV
|
普通型：95(断口间110)
高原型：110(断口间125)
|
|
雷电冲击(峰值)
|
kV
|
185 260
|
|
4
|
额定电流
|
A
|
1250,2000
|
|
5
|
额定短路开断电流
|
kA
|
25,31.5
|
|
6
|
额定短路开断电流开断次数
|
次
|
30
|
|
7
|
额定丹炉关合电流(峰值)
|
kA
|
63,80
|
|
8
|
额定短路持续时间
|
S
|
4
|
|
9
|
额定操作顺序
|
|
分-0.3s-合分-180s-合分
|
|
10
|
合闸时间
|
ms
|
≤75
|
|
11
|
分闸时间
|
ms
|
≤60
|
|
12
|
额定电容器组开断电流
|
A
|
630
|
|
13
|
机械寿命
|
次
|
20000
|
|
14
|
动、静触头允许磨损累计厚度
|
mm
|
4
|
|
15
|
电流互感器额定电流比
|
|
75～2000/1.5
|
|
16
|
外形尺寸
|
mm
|
高1675，深1220，宽690
|
|
17
|
总重量
|
kg
|
260
|
|
|
操动机构参数
|
|
序号
|
项目
|
单位
|
数据
|
|
1
|
储能电动机额定功率
|
W
|
275
|
|
2
|
储能电动机额定电压
|
V
|
AC:110 220
DC:110 220
|
|
3
|
额定工作电压下储能时间
|
S
|
≤15
|
|
4
|
合闸电磁铁额定电压由独立电源供电分闸电磁铁额定电压
|
V
|
AC:110 220
DC:110 220
|
|
5
|
过流脱扣器额定电流
|
A
|
5
|
|
6
|
辅助开关额定电流
|
A
|
AC:10 DC:5
|
|
7
|
微动开关允许通过的持续电流
|
A
|
2
|
|
8
|
分、合闸电流(DC220V,DC110V)
|
A
|
0.89,1.91
|
|
|
|
