概述
|
|
ZN23-40.5型真空断路器为额定电压40.5kV，三相交流50Hz的户内高压电器设备，适用于工矿企业，变电站等输配电丝毫，作控制和保护开关，尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。
|
|

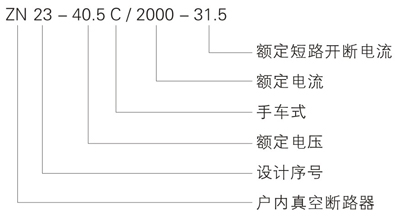

型号及含义
|
|
|
主要技术参数
|
|
名称
|
单位
|
参数
|
|
额定电压
|
kV
|
|
|
额定电流
|
A
|
630,1000,1250
|
1250,1600
|
1250,1600,2000,25000
|
1600,2500,3150
|
|
额定短路开断电流
|
kA
|
20
|
25
|
31.5
|
40
|
|
额定短路关合电流
|
kA
|
50
|
63
|
80
|
100
|
|
额定动稳电流(峰值)
|
kA
|
50
|
63
|
80
|
100
|
|
额定热稳定电流(有效值)
|
kA
|
20
|
25
|
31.5
|
40
|
|
额定热稳定时间
|
s
|
4
|
|
额定短路开断电流开断次数
|
次
|
30(50)
|
|
全开断时间CDI0电磁操动机构
|
mS
|
＜80
|
|
额定操作顺序
|
|
0.3
|
|
一分钟工频耐压(有效值)
|
kV
|
对地相间42，断口48
|
|
雷电冲击耐压
|
kV
|
对地相间75，断口85
|
|
机械寿命
|
次
|
10000
|
|
额定电容器组开断电流
|
A
|
630
|
|
储能电机额定功率
|
W
|
275
|
|
储能电动机额定电压
|
V
|
AC/DC220.110
|
|
储能时间
|
S
|
<15
|
|
合分闸电磁额定电压
|
V
|
AC/DC220.110
|
|
过流脱扣器额定电流
|
A
|
5
|
|
辅助开关额定电流
|
A
|
10
|
|
|

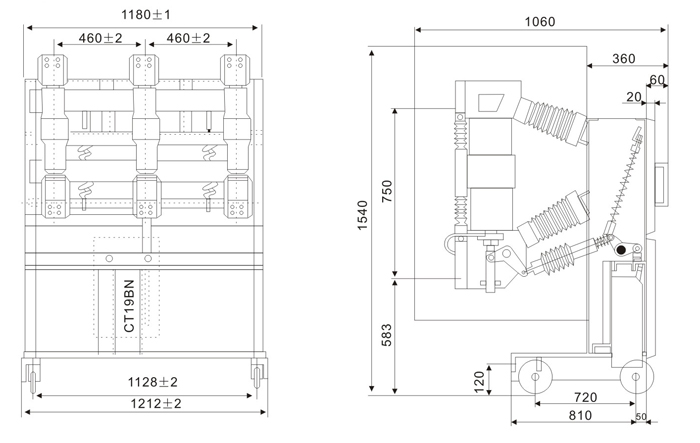

外形及安装尺寸
|
|
|
