概述
|
|

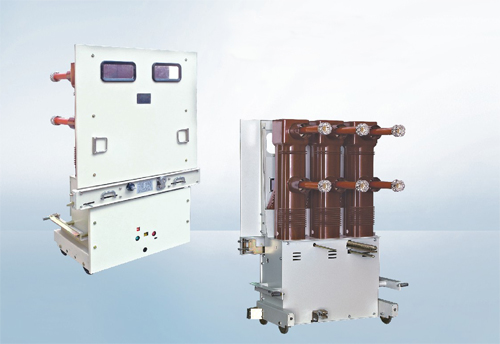

ZN85-40.5(3AV3)户内真空断路器是分司与西安高压电器研究所联合设计并生产的。本产品适用于安身之处电压40.5kV，三相交流50Hz的户内高压设备，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、短路电流之用，并适用开频繁操作场合。
|
|

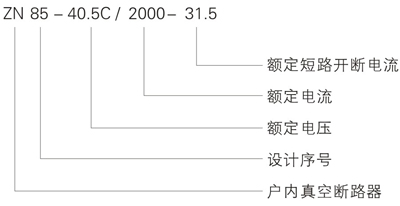

型号及含义
|
|
|
|
使用环境条件
|
海拔高度：不超过2000米；
环境温度：上限为+40℃，下限为+15℃；
相对湿度：日平均值不大于95％，
月平均值不大于90％；
地震烈度：不超过8度；
没有火灾爆炸危险，没有剧烈震动及化学腐蚀等严重污秽的场所。
超出上述环境条件时，请用户与制造厂共同协商。
|
|
结构特点
|
断路器采用灭弧室在上，机构在下的整体布置的结构，利于调试。
采用空气与有机材料复合绝缘结构，设计紧凑，重量轻。
可配美国Cutler-Hammer公司的真空灭弧室和国产ZMD真空灭弧室，两种灭弧室采用纵磁场灭弧，低截流，非对称开断性能好。
简单的弹簧操作机构，10000次操作免维护。
|
|
主要技术参数
|
|
项目
|
单位
|
数据
|
|
额定电压
|
kV
|
40.5
|
|
1min工频耐压(有效值)
|
kV
|
95
|
|
雷电冲击耐压(峰值)
|
kV
|
185
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
1250 1600 2000
|
|
额定短时耐受电流
|
kA
|
25 31.5
|
|
额定峰值耐受电流
|
kA
|
63 80
|
|
额定短路持续时间
|
s
|
4
|
|
额定短路开断电流
|
kA
|
25 31.5
|
|
额定短路关合电流
|
kA
|
63 80
|
|
额定操作顺序
|
|
O-0.3s-CO-180s-CO
|
|
开断时间
|
ms
|
＜80
|
|
额定短路开断电流开断次数
|
次
|
20
|
|
单个电容器组开断电流
|
A
|
630
|
|
背靠背电容器组开断电流
|
A
|
400
|
|
额定操作电压
|
V
|
-110/～110 -220/～220
|
|
机械寿命
|
次
|
10000
|
|
|

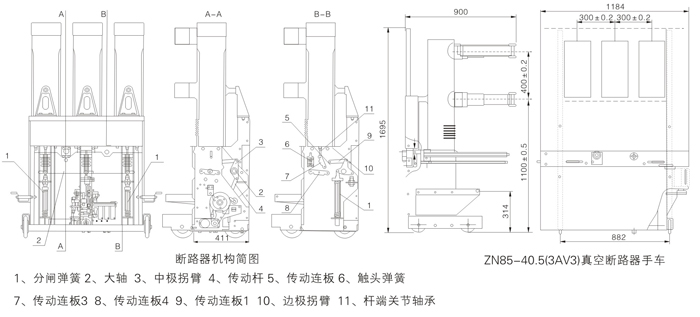

外形及安装尺寸
|
|
