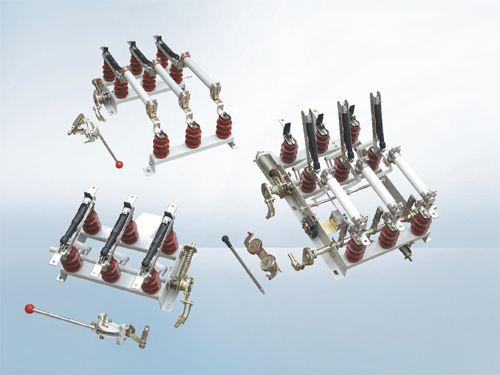

FN5-12系列户内交流高压负荷开关 |
|
概述
|
FN5-12型户内交流高压负荷开关（以下简称负荷开关）适用于交流50Hz、12kV的网络中，作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。
本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操作机构。
FN5-12R(L)型户内交流高压负荷开关—熔断器组合电器经全面型式试验和长期的试运行考核，性能达到IEC420《交流高压负荷开关—熔断器组合电器》（1990版）和GB3804《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于10KV线路电能的分配，可实现开关、隔离和接地三工位，并有效地避免了设备的缺相运行。
|
|
主要技术参数
|
|
项目
|
单位
|
数据
|
|
额定电压
|
kV
|
12
|
|
最高工作电压
|
kV
|
12
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
400
|
630
|
|
额定短时耐受电流（热稳定电流）
|
kA/S
|
12.5/4
|
20/2
|
|
额定峰值耐受电流（动稳定电流）
|
kA
|
31.5
|
50
|
|
额定闭环开断电流
|
A
|
400
|
630
|
|
额定有功负载开断电流
|
A
|
400
|
630
|
|
5%额定有功负载开断电流
|
A
|
20
|
31.5
|
|
额定有功负载开断电流
|
A
|
10
|
|
额定空载变压器开断电流
|
|
1250kVA变压器的空载电流
|
|
额定短路关合电流
|
kA
|
31.5
|
50
|
|
负荷电流开断次数
|
负荷/次
|
100%/20 60%/35 30%/75 5%/80
|
|
1min工频耐压（有效值）对地、相间/隔离断口
|
kV
|
42/48
|
|
工频耐受电压 隔离断口间
|
kV
|
53
|
|
雷电冲击耐受电压（峰值）对地、相间/隔离断口
|
kV
|
75/85
|
|
分合闸操作力矩（力）
|
Nm(N)
|
90(80)
|
100(200)
|
|
|

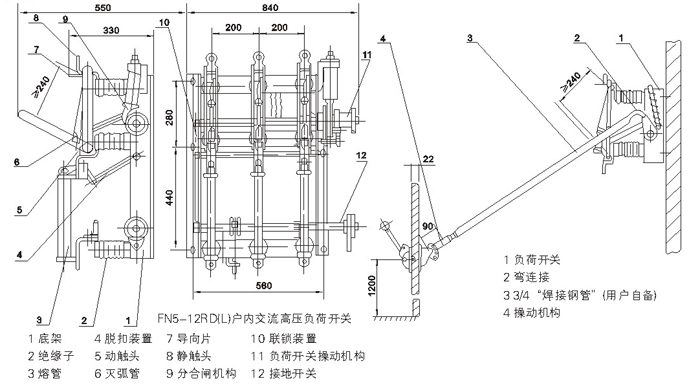

外形及安装尺寸
|
|
|
|
