概述
|
|

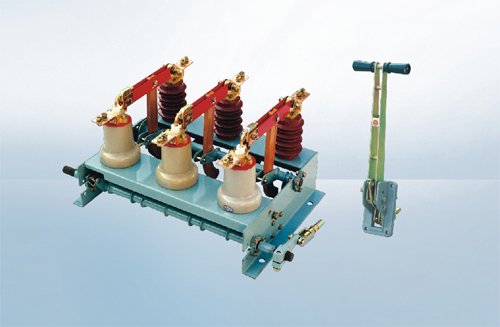

FN3-10型户内负荷开关的外形与一般户内隔离开关相似（图1）开关的底部为框架2，传动机构装于其中。框架上装有六只绝缘子，上部的三只绝缘子3兼作支持件与气缸之用，活塞装于其内，由主轴带动，下部的三只绝缘子仅起支持作用。上、下绝缘子上均装有触座。导电部分由闸刀与触座组成，闸刀6与下触座8之间靠六片形弹簧片因紧，在闸刀的端部装有弧动触头5，上触座4为主静触头。
|
|
使用环境条件
|
本负荷开关适用于下列工作环境：
1、海拔不超过1000米；
2、周围空气温度不高于+40℃ 及不低于-10℃ 。
3、空气相对湿度不大于90%的户内场所（当温度为+25℃） ；
4、无导电性尘埃的环境中；
5、无破坏金属和绝缘的腐蚀性气体的物体；
6、无剧烈震动和冲击的地方；
7、无燃烧与爆炸危险的环境中。
|
|
主要技术参数
|
|
型号
|
额定电压KV
|
最大工作电压KV
|
额定电流A
|
额定开断容量
|
最大开断电流
|
闭合电流
峰值kA
|
极限通过电流kA
|
热稳定电流
（有效值）KA 4秒
|
重量kg
|
|
COSΦ=0.15
|
COSΦ=0.7
|
COSΦ=0.15
|
COSΦ=0.7
|
峰值
|
有效值
|
|
MVA
|
A
|
|
FN3-12
|
10
|
11.5
|
400
|
15
|
25
|
850
|
1450
|
15
|
25
|
14.5
|
9.5
|
65
|
|
FN3-6
|
6
|
6.9
|
400
|
9
|
20
|
850
|
1950
|
15
|
25
|
14.5
|
9.5
|
|
|
负荷开关所配带的熔断器型号及参数
|
|
型号
|
额定电压kV
|
额定电流A
|
最大开断电流（有效值）kA
|
最大断流容量MVA
|
当切断极限短路流时电流之最大峰值KA
|
|
RN3-3
|
3
|
10~50
|
40
|
200
|
24.5
|
|
75~100
|
24.5
|
|
200
|
35
|
|
RN3-6
|
6
|
10~50
|
20
|
200
|
14
|
|
75
|
14
|
|
100
|
19
|
|
200
|
25
|
|
RN3-12
|
12
|
10~50
|
12
|
200
|
8.6
|
|
75
|
8.6
|
|
100~150
|
15.5
|
|
|

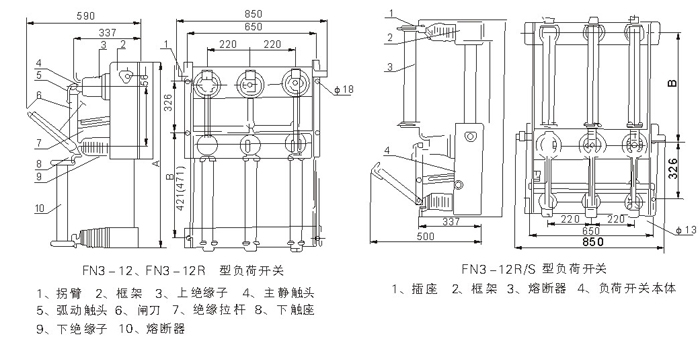

外形及安装尺寸
|
|
|

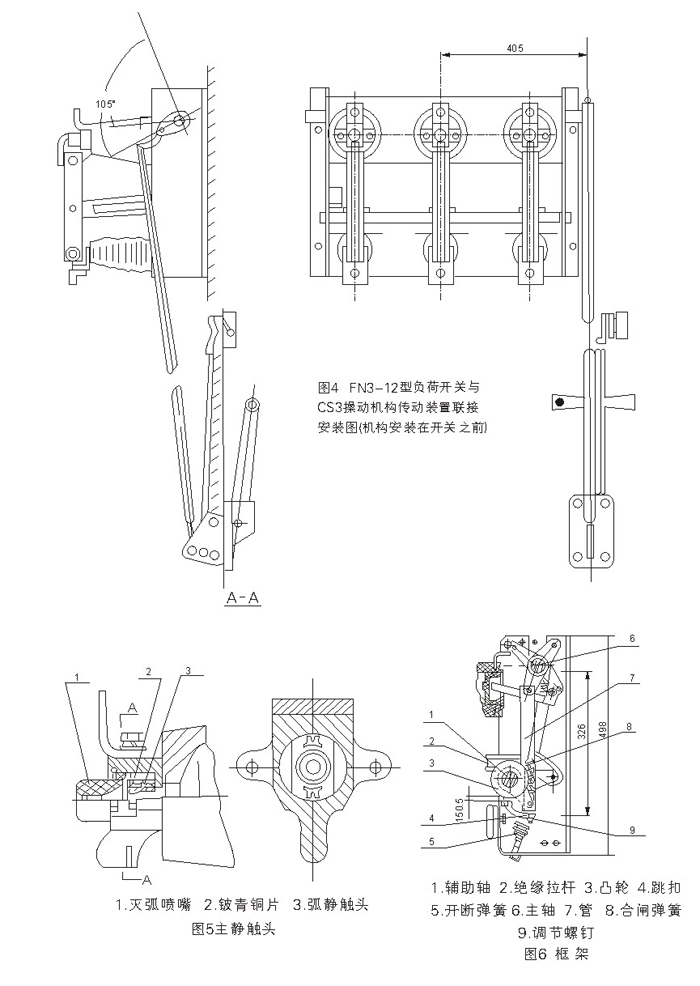

安装示意图
|
|
