FL(R)N36-12系列户内高压六氟化硫负荷开关 |
|
概述
|
FLN36-12型六氧化硫负荷开关是集负荷开关、接地开关、隔离开关于一体的多功能中压开关设备，在一个全密封的，具有加强结构的环氧树脂外壳内，充以0.045MPA的SF6气体，用少量的元件实现以上三种功能，因此保证了产品的质量及可靠性，具有极佳的绝缘盒开关功能，正常条件下可保证设备安全运行20年。
由独立于开关的手动或电动操动机构进行回路，接地回路的分合和开断，开关的分合速度由弹簧决定，与手动速度无关，在加装自动化仪表后，可实现遥感和遥控。
|
|
FLN36-12主要技术参数
|
|
序号
|
名称
|
单位
|
数值
|
|
1
|
额定电压/最高电压
|
KV
|
10/12
|
|
2
|
额定电流
|
A
|
630
|
|
3
|
额定短路开断电流
|
KA
|
630
|
|
4
|
额定短路关合电流
|
KA
|
50
|
|
5
|
机械寿命
|
次
|
3000
|
|
6
|
工频/冲击耐受电压
|
KV
|
42/75
|
|
7
|
额定动稳定电流
|
KA
|
50
|
|
8
|
3S额定短时耐受电压
|
KA
|
20
|
|
9
|
额定SF6气体气压
|
MPS
|
0.045
|
|
|
FLRN36-12主要技术参数
|
|
序号
|
名称
|
单位
|
数值
|
|
1
|
额定电压/最高电压
|
KV
|
10/12
|
|
2
|
额定电流
|
A
|
125
|
|
3
|
额定短路开断电流
|
KA
|
31.5
|
|
4
|
额定短路关合电流
|
KA
|
80
|
|
5
|
机械寿命
|
次
|
3000
|
|
6
|
工频/冲击耐受电压
|
KV
|
42/75
|
|
7
|
额定转移电流
|
A
|
2000
|
|
8
|
额定SF6气体压力
|
MPS
|
0.045
|
|
|

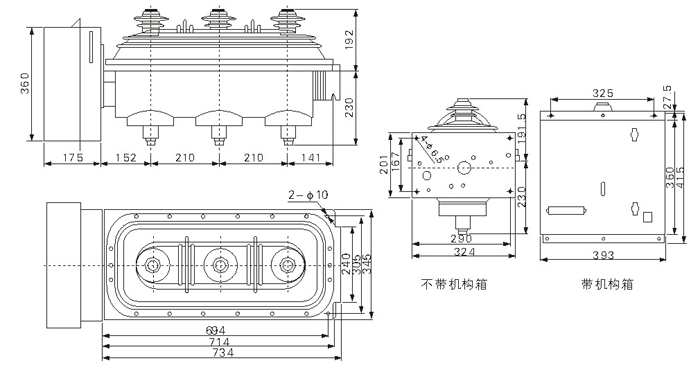

外形及安装尺寸
|
|
|
|
