结构简介
|

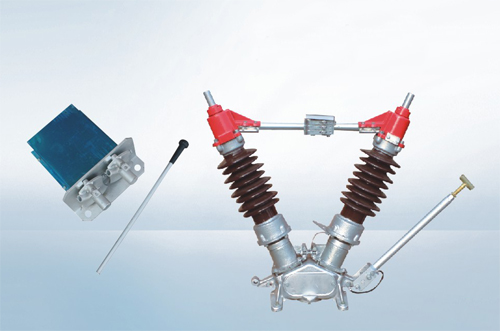

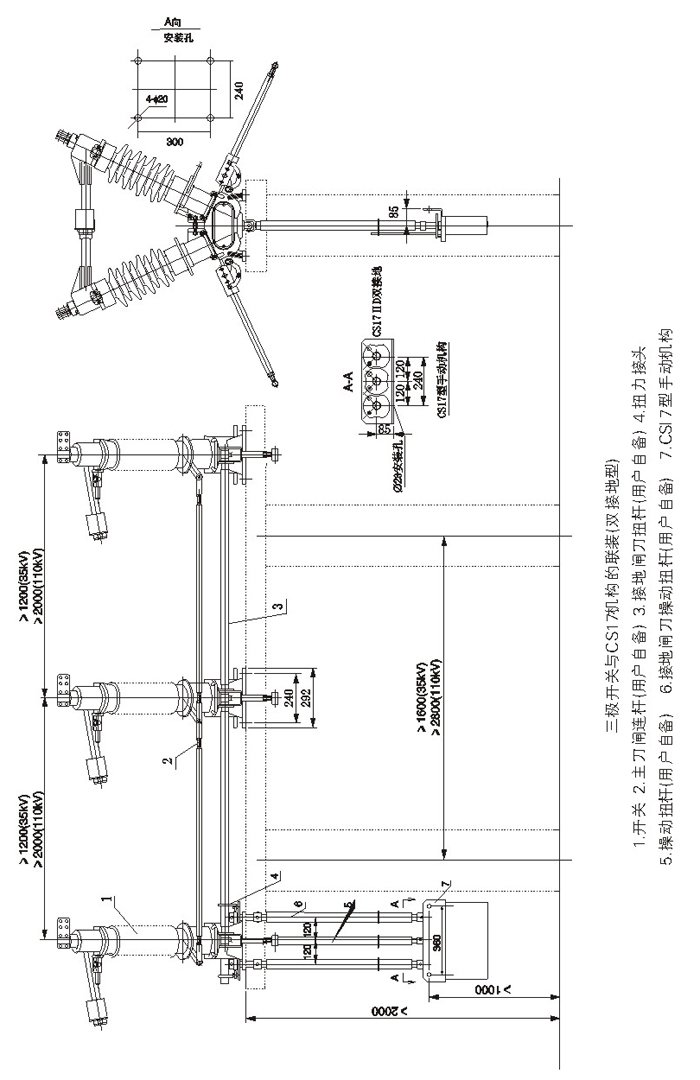

1）本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操作机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构三极联动操作.

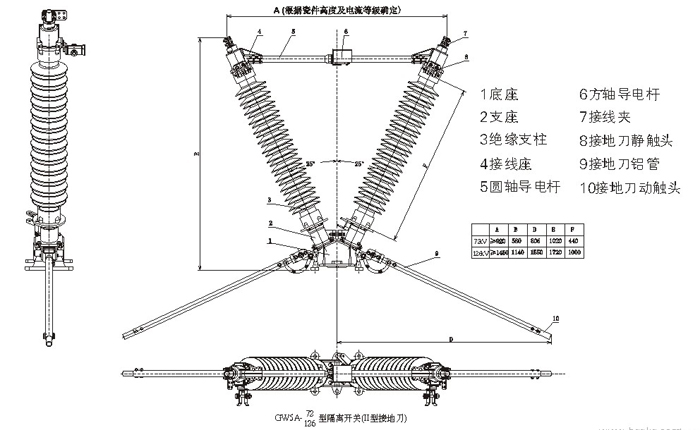

2）隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
4）中间触头部分的触指成对装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
5）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
|
|
主要特点
|
1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；
3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油白润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
|
|
完善化隔离开关特点说明
|
1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2）导电部分铜管软连接型，中间触头为“握手”式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联结。
a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧生产接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b.现场用户无需焊接，无需备辅助材料，只提供安装支架（订货时注明是否带支架及高度）
3）转动部分配有自润滑套，无需润滑脂
4）主接线端子为平板型。
5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。
|
|
主要技术参数
|
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
40.5
|
72.5
|
126
|
额定绝
缘水品
|
1min工频耐受电压
|
对地
|
kV
|
95
|
140
|
230
|
|
断口
|
kV
|
115
|
160
|
245
|
|
额定雷电冲击耐受电压（峰值）
|
对地
|
kV
|
185
|
325
|
550
|
|
断口
|
kV
|
215
|
375
|
630
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630
|
1250
|
1600
|
2000
|
|
额定短时耐受电流
|
kA
|
20
|
31.5
|
40
|
40
|
|
额定峰值耐受电流
|
kA
|
50
|
80
|
100
|
100
|
额定短路持续时间
主刀/地刀
|
S
|
4/2
|
额定端子
机械负荷
|
水平纵向负荷
|
N
|
750
|
1000
|
|
水平横向负荷
|
N
|
500
|
750
|
|
垂直力
|
N
|
750
|
1000
|
|
爬电距离
|
mm
|
1013 1256
|
1813 2248
|
3150 3906
|
|
机械寿命
|
次
|
2000
|
|
人力操动机构
|
型号
|
|
CS17,CS17G
|
|
控制回路电压
|
V
|
AC220,DC110,DC220
|
|
电动机操动机构
|
型号
|
|
CJ6
|
|
电动机电压
|
V
|
AC220,AC380,DC220
|
|
控制回路电压
|
V
|
AC220,AC380,DC220
|
|
分合闸时间
|
s
|
6±1
|
|
产品重量
|
不接地
|
kg
|
360
|
500
|
800
|
|
单接地
|
kg
|
390
|
560
|
900
|
|
双接地
|
kg
|
430
|
620
|
1000
|
|
|

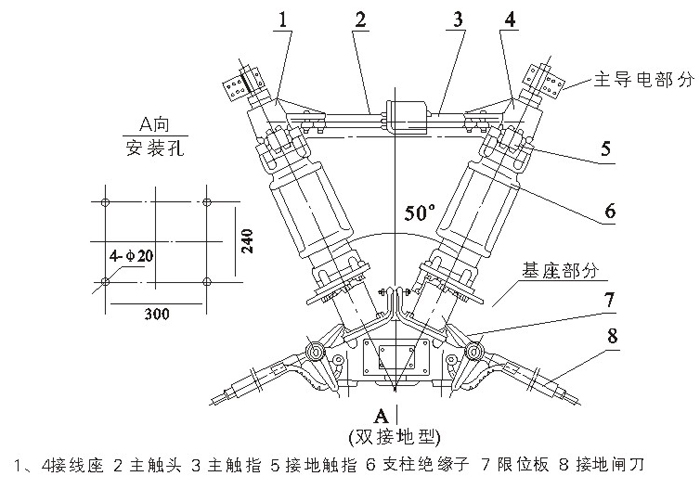

开关呈50°V型结构，主要由基座部分、支柱绝缘子、主导电部分和接地部分组成。
|
|
|
|
|
|
