结构简介
|
1）35kV成套隔离开关由GW4-40.5（D）（W）型隔离开关本体、CSⅡ、CS17或CS8-6D型人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126（D）（W）型隔离开关本体、CS14G人力操动机构、传动附件等组成，也可配用CJ6型等电动机构。

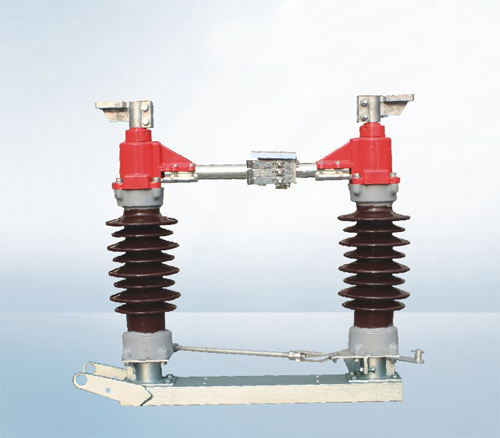

2） 该隔离开关属双柱水平开启式隔离开关。制成单极型式，当三极同步使用时，极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成，两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上，且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3）隔离开关的每个轴承座内装有轴装配，两轴装配间通过连扳、调节螺杆等连接传动。
4）出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接路之用。
5）中间触头部分的触指称为装配，采用外压式或自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
6）隔离开关附有接地开关时，主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证，在 主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。配用CS8-6D或CS17-Ⅱ型时隔离开关与接地开关联锁由机构上的连锁板实现。
|
|
产品特点
|
1）隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；
2）触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热家具的恶性循环；
3）隔离开关转动部分按免维护的要求设计。转动座设计成密封结构，水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法柳市，永不干涸，使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
|
|
完善化隔离开关特点说明
|
1）全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
2）导电部分铜管软连接型，中间触头为 “握手” 式自力型触指，弹簧外压式无电流通过，隔离开关只有中间一个接触点，其余均用软连接固定联接。
a.采用新的触头结构，将触片一端与触座固定，靠触片变形及弹簧产生接触压力，使触指末端的滑动接触改为固定接触，提高导电可靠性；
b.触指弹簧改为外置式，以避免弹簧分流；
c.现场用户无需焊接，无需被辅助材料，只提供安装支架（订货时注明是否带支架及高度）
3）转动部分配有自润滑套，无需润滑脂
4）主接线端子为平板型。
5）开关用支柱绝缘子强度密度大，稳定可靠，配方采用高强度瓷料制造，减少了产品强度的分散性，增加了产品的抗拉强度，结构设计时已对产品已有较大的强度预留度，使产品在运行中保证稳定可靠。
|
|
主要技术参数
|
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
40.5
|
72.5
|
126
|
额定绝
缘水品
|
1min工频耐受电压
|
对地
|
kV
|
95
|
140
|
230
|
|
断口
|
kV
|
115
|
160
|
245
|
|
额定雷电冲击耐受电压（峰值）
|
对地
|
kV
|
185
|
325
|
550
|
|
断口
|
kV
|
215
|
375
|
630
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
|
400
|
630
|
1000
|
1250
|
1600
|
2000
|
3150
|
4000
|
|
|
额定短时耐受电流
|
kA
|
|
20
|
20
|
31.5
|
31.5
|
40
|
40
|
50
|
50
|
|
|
额定峰值耐受电流
|
kA
|
|
40
|
50
|
80
|
80
|
100
|
100
|
125
|
125
|
|
额定短路持续时间
主刀/地刀
|
S
|
4/2
|
额定端子
机械负荷
|
水平纵向负荷
|
N
|
750
|
1000
|
|
水平横向负荷
|
N
|
500
|
750
|
|
垂直力
|
N
|
750
|
1000
|
|
爬电距离
|
mm
|
1025-1250
|
1800-2250
|
3150-3900
|
|
机械寿命
|
次
|
2000
|
|
人力操动机构
|
不带接地
|
|
CS11(CS17)
|
|
单接地
|
|
CS8-6D(CS17)
|
|
双接地
|
|
主刀CS14G(CS17)；地刀CS11(CS17)
|
|
控制回路电压
|
V
|
AC220,DC110,DC220
|
|
电动机操动机构
|
型号
|
|
CJ6
|
|
电动机电压
|
V
|
AC220,AC380,DC220
|
|
控制回路电压
|
V
|
AC220,AC380,DC220
|
|
分合闸时间
|
s
|
6±1
|
|
产品重量
|
不接地
|
kg
|
360
|
500
|
700
|
|
单接地
|
kg
|
410
|
600
|
800
|
|
双接地
|
kg
|
460
|
700
|
900
|
|
|
|
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
1
|
GW4-126KV型隔离开关
|
极
|
3
|
|
|
2
|
35接头
|
只
|
1
|
|
|
3
|
1060圆锥销
|
只
|
8
|
|
|
4
|
连接管1/1/a水煤气管
|
根
|
1
|
|
|
5
|
CS14G型手动机构或CJ6电动机构
|
套
|
1
|
|
|
6
|
M20连接头（右旋）
|
套
|
2
|
|
|
7
|
接头
|
套
|
4
|
|
|
8
|
1220螺栓
|
只
|
8
|
|
|
9
|
连接管1/1/a水煤气管
|
根
|
2
|
|
|
10
|
连接管1水煤气管
|
根
|
2
|
|
|
11
|
M20连接头（左旋）
|
套
|
2
|
|
|
12
|
CS14G手动机构
|
套
|
1
|
|
|
13
|
连接管1水煤气管
|
根
|
1
|
|
|
14
|
35接头
|
只
|
1
|
|
|
15
|
地刀拐臂
|
只
|
1
|
|
|
|
GW4-126KV单接地型隔离开关三极联装图（右接地）
|
|
|
|
GW4-12、17.5、24kV型户外高压隔离开关参数
|
|
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
10
|
15
|
20
|
|
最高工作电压
|
kV
|
12
|
17.5
|
24
|
额定绝
缘水平
|
1min工频
耐受电压（有效值）
|
对地
|
|
28
|
40
|
50
|
|
断口
|
kV
|
32
|
47
|
60
|
额定雷击冲击
耐受电压（峰值）
|
对地
|
kV
|
60
|
105
|
125
|
|
断口
|
kV
|
70
|
120
|
145
|
|
额定频率
|
|
50
|
|
额定电流
|
kV
|
200
|
400
|
630
|
1250
|
1600
|
2000
|
|
2秒热稳定电流（有效值）
|
Hz
|
6.3
|
12.5
|
20
|
31.5
|
31.5
|
40
|
|
动稳定电流（峰值）
|
A
|
16
|
31.5
|
50
|
80
|
90
|
100
|
|
接线端额定纵向机构负荷
|
kA
|
245
|
|
配用机构
|
kA
|
CS11-1、CS11、CS8-6D手动机构
或CJ6电动操动机构
|
|
与隔离开关相装的接地开关额定参数
|
N
|
接地开关用于切断残余电流，对动、热稳定电流不作考核
|
|
|
|
|
|
名称
|
单位
|
参数
|
|
额定电压
|
KV
|
10
|
|
最高电压
|
12
|
|
额定电流
|
A
|
200
|
400
|
630
|
1250
|
|
额定热稳定电流4s（有效值）
|
KA
|
12.5
|
16
|
20
|
31.5
|
|
额定动稳定电流(峰值)
|
kA
|
31.5
|
40
|
50
|
80
|
|
1min工频耐受电压有效值
|
对地
|
kV
|
42
|
|
断口
|
50
|
|
雷电冲击耐受电压 （峰值）
|
对地
|
75
|
|
断口
|
85
|
|
接线端子额定拉力
|
N
|
50.0
|
|
配用操作机构型号
|
接地
|
|
CS8-6D
|
|
不接地
|
|
CS11
|
|
|
|
|
|
您当前所在的位置：
