GW1系列户外高压隔离开关 |
|
结构简介
|

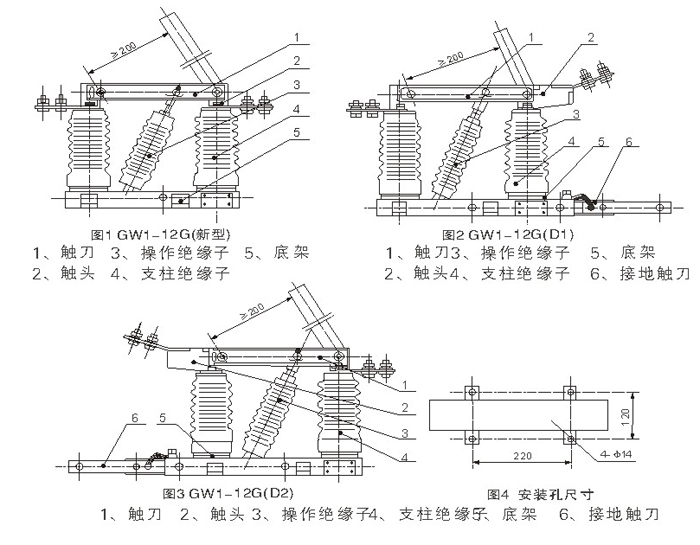

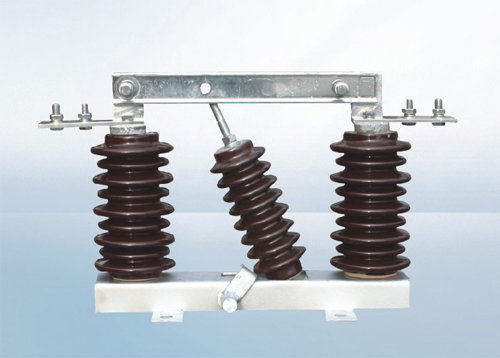

GW1-12型户外高压隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时切断线路及转换线路之用。本产品是由三个单独的单极隔离开关组成的三相电器。每个单极隔离开关都具有相同的组成部分，如底座支柱绝缘子，前后静触头，闸刀及弧角等。
GW1-12G型户外高压隔离开关是针对远GWI开关存在的一系列问题，按现行的国家标准和国际标准改型设备而成的一种新型开关。开关本身带有接地闸刀，能有效地防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另挂接地线。该产品其电气性能和机械性能优良，已全面达到国家标准GB1985及其第一号修订和国际电工标准IEC129、IEC694的要求，是现行10KV级户外隔离开关的更新换代产品。
GW1-12连体型户外高压隔离开关属双柱垂直开启式，配用的手动操作机构为CS8-5D防雨型，电动操作机构为CX-6型。笨产品为三相共底架闸刀式开关，可分为底架、绝缘子及导电部分，底架由转轴及弯板和角钢焊成的框架组成，底架上固定六个触座组成，用弹簧压紧。分闸时由操作拐臂带懂转轴旋转，使操作绝缘子向上顶着闸刀和触头分开，闸刀绕触座旋转，触头也在闸刀的带动下向上移动至分闸位置。合闸时由操作拐臂带动转轴旋转，使操作绝缘子拉着闸刀向下转动，在和触头向遇后带懂触头旋转，一起转至合闸位置。
|
|
GW□-12、17.5、24（DW）型户外高压隔离开关技术参数
|
|
项目
|
单位
|
参数
|
|
额定电压
|
kV
|
10
|
15
|
20
|
|
量高工作电压
|
kV
|
12
|
17.5
|
24
|
额定绝
缘水平
|
1min工频
耐受电压（有效值）
|
对地
|
kV
|
40
|
40
|
50
|
|
断口
|
kV
|
47
|
47
|
60
|
额定雷电冲击
耐受电压（峰值）
|
对地
|
kV
|
105
|
105
|
125
|
|
断口
|
kV
|
120
|
120
|
145
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
200
|
400
|
630
|
1250
|
|
4秒热稳定电流（有效值）
|
kA
|
6.3
|
12.5
|
20
|
31.5
|
|
动稳定电流（峰值）
|
kA
|
16
|
31.5
|
50
|
80
|
|
配用机构
|
|
CS8-1、CS8-D、CS8-5防雨型手动机构
或CX6电动操动机构
|
|
|
|
|
