概述
|
|

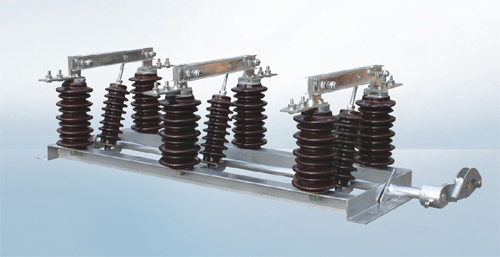

GW□-15、40.5kV系列户外高压隔离开关，为单极结构的高压开关设备，在户外15KV、40.5kV线路网络中有电压无负载情况下分、合电路之用，带接地刀的开关，配用CS型手动机构，可防止带电接地和带接地线“合闸”等误操作，操作人员也不必再另挂地线。其中防污型户外高压隔离开关可满足严重污染地区用户的要求，可以有效地解决隔离开关在运行中出现的污闪问题。
|
|
使用环境条件
|
海拔高度：3000m以下
环境温度：上限+40℃，下限一般地区-10℃(高寒地区-40℃)
风压不超过8度
地震烈度不超过8度
安装场所应无频繁的剧烈震动
变通型安装场所无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质
防污型适用于重污秽地区，但不应有引起火灾及爆炸等物质。
|
|
主要技术参数
|
|
项目
|
单位
|
参数
|
备注
|
|
额定电压
|
kV
|
15，40.5
|
-
|
|
额定电流
|
A
|
630，1250
|
-
|
|
额定峰值耐受电流
|
kA
|
50，100
|
接地闸刀相同
|
|
4S额定短时耐受电流
|
kA
|
20，40
|
|
|
型号及规格
|
|
结构型式
|
型号
|
电流等级
|
|
630A
|
1250A
|
|
不接地
|
GW□15-40.5/630
|
GW□12-40.5/630
|
630A
|
1250A
|
|
动触头接地
|
GW□15-40.5(D1)/630
|
GW□12-40.5(D1)/630
|
|
静触头接地
|
GW□15-40.5(D2)/630
|
GW□12-40.5(D2)/630
|
|
|
|
|
|
|
