BG-BZJ-110/220系列变压器中性点成套设备 |
|
概述
|
GB-BZJ-100/220系列变压器中性点成套设备是按DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220kV有效接地电力网中交压器中性点采用间隙保护的相关规定制造，并按照国家电网公司2005年6月出版的《十八项电网重大反事故中防止接地网和过电压事故的技术要求进行设计》。适用于110kV和220kV有效接地电力网中不接第变压器的中性点过电压保护。

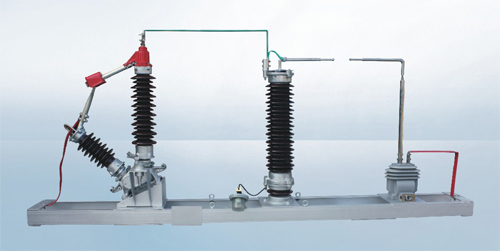

为使110kV、220kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，陕西保管高压开关制造有限公司还退出集表亚齐中性棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。
用户可选用纯间隙的交压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。避雷器与隔离开关可根据工程需要，灵活组配。隔离开关的操动机构可选择手动或电动方式。所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
|
|

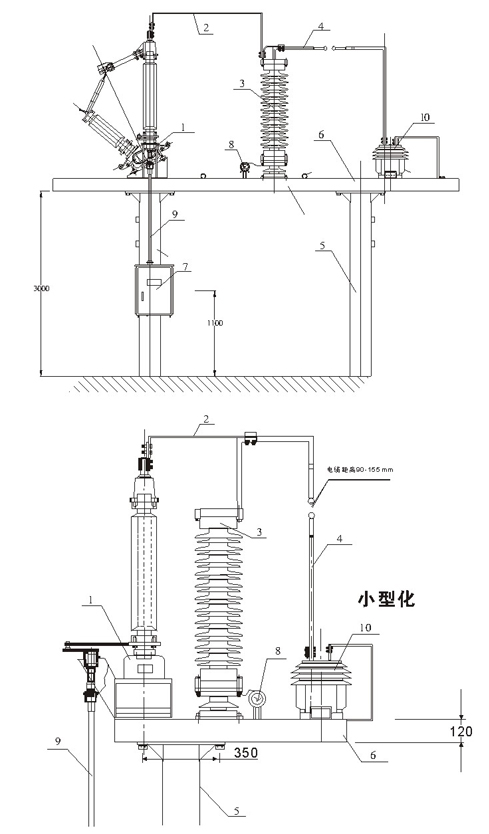

外形结构
|
|
|
序号
|
名称
|
单位
|
数量
|
备注
|
|
1
|
GW13-72.5KW隔离开关
|
组
|
1
|
|
|
2
|
连接铜排
|
件
|
1
|
|
|
3
|
72.5KV避雷器
|
台
|
1
|
|
|
4
|
放电间隙
|
套
|
1
|
|
|
5
|
安装支柱
|
只
|
2
|
水泥柱或钢柱
|
|
6
|
本体底架
|
件
|
1
|
|
|
7
|
手动机构或电动机构
|
只
|
1
|
用户要求
|
|
8
|
监测仪或计数器
|
只
|
1
|
用户要求
|
|
9
|
连接水煤气管
|
条
|
1
|
|
|
10
|
电流互感器
|
只
|
1
|
用户要求
|
|
|
|
