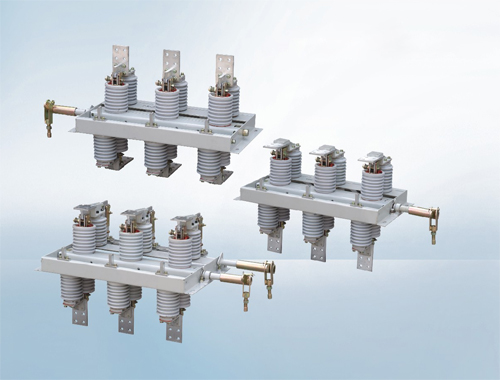

GN30-12系列户内旋转式高压隔离开关 |
|
概述
|
GN30-12型旋转式户内高压隔离开关是一种旋转触刀式的新型隔离开关，主要结构是在三相共底架的上、下两个平面上，固定两组绝缘子及触头，通过旋转触刀，从而实现开关的分合闸。
GN30-12D型开关是在GN30-12型开关基础上增加带接地刀的形式，可满足不同电力系统的需要。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整，其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求，适用 于额定电压12kV交流50Hz及以下户内系统中，作为在有电压无负载情况下，分合电路之用。可与高压开关柜配套使用，也可单独使用。
|
|
主要技术参数
|
|
项目\参数\产品型号规格
|
GN30-12/400-12.5
|
GN30-12/630-20
|
GN30-12/1000-31.5
|
GN30-12/1250-31.5
|
|
GN30-12D/400-12.5
|
GN30-12D/630-20
|
GN30-12D/1000-31.5
|
GN30-12D/1250-31.5
|
|
额定电压（kV）
|
10
|
|
最高电压（kV）
|
12
|
|
额定电流 （A）
|
400
|
630
|
1000
|
1250
|
|
热稳定电流（kA）
|
12.5
|
20
|
31.5
|
|
热稳定时间（s）
|
4
|
|
动稳定电流（kA）
|
31.5
|
50
|
80
|
|
额定绝缘水平
|
额定冲击电压（kV）
|
相间、相地75、断口85
|
|
1min工频耐压
|
相间、相地42、断口48
|
|
|

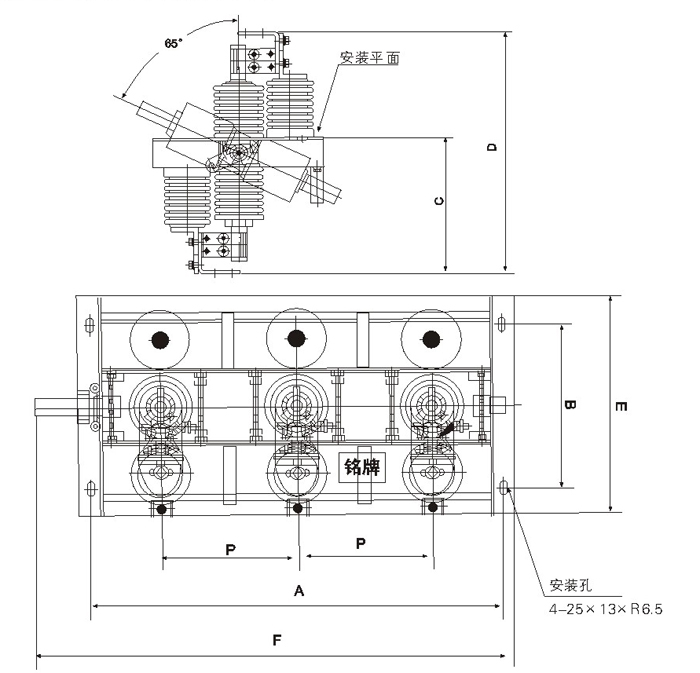

GN30-12/1250外形及安装尺寸
|
|
|
|
