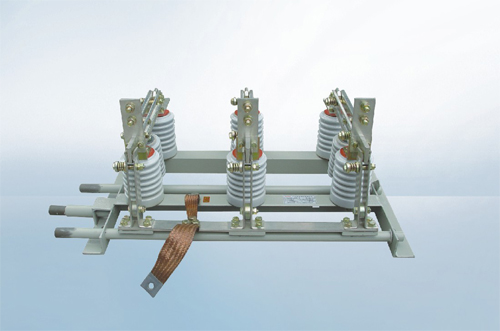

GN24-12D系列户内高压隔离开关

GN24-12D系列户内高压隔离开关

概述

GN24-12D(Ⅰ、Ⅱ),GN24-12D(Ⅰ、Ⅱ)C系列户内高压隔离开关为额定电压10kV,三相交流50Hz的户内装置。
结构形式:
a、GN24-12D(Ⅰ1.2;Ⅱ1.2)O型隔离开关为动(或静)触头侧接地形式;主刀和接地刀组合在一整体框架上;1型为左边操作;2型为右边操作;O型为全工况产品,并可根据用户定货要求附装带电显视装置。
b、GN24-12SDⅠ、Ⅱ(C1.2.3)型隔离开关为动,静触头两侧接地形式,并可把动(或静)触头侧改为穿墙套管;(或两侧都改用穿墙套管)主刀和两组接地刀结合在同一框架上,其中一组接地刀可单独操作,也可同时用一台机构操作。

使用环境条件
a.海拔:1000m;
b.周围空气温度;
c.周围环境相对湿度;日平均值不大于95%,月平均值不大于90%;
d.地震烈度不超过8度;
e.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场。

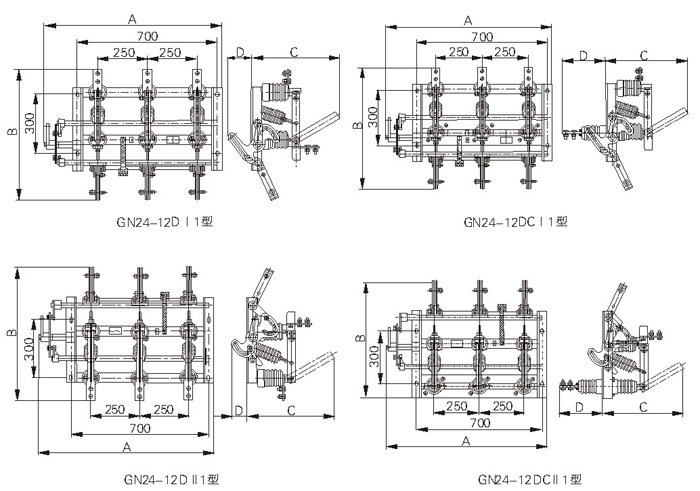

外形及安装尺寸

型号\尺寸(mm)\电流 400A  630A 1000A 1250A 安装 尺寸
A B C D A B C D A B C D
GN24-12D Ⅰ 890 660 450 125 890 690 480 125 890 700 500 125 700×300
GN24-12D Ⅱ 890 660 450 125 890 690 480 125 890 700 500 125
GN24-12D Ⅰ 890 660 450 240 890 690 480 350 890 700 500 350
GN24-12D Ⅱ C 890 660 450 240 890 690 480 350 890 700 500 350
GN24-12D Ⅰ 920 780 450 125 920 790 480 125 920 790 500 125
GN24-12D ⅡC 920 780 450 240 920 790 480 350 920 790 500 350
