JS-XG系列机构闭锁 |
|
适用范围
|
JSXGN-10箱式柜机械闭锁(以下简称闭锁)，是箱式柜用强制性的闭锁装置，采用机械联锁方式控制各开关设备"五防"功能的要求，具有方便、安全可靠等特点。
闭锁适用于XGN-10箱型固定式金属封闭开关设备中各种接线方案和结构形式，并能分别与电操、弹操动作联锁
|
|
使用环境
|
海拔高度：2000密
空气温度：上限+40℃，下限-25℃
相对湿度：日平均值不大于95%，月平均值不大于90%
无火灾、爆炸危险、严重污秽、回血腐蚀及剧烈震动的场所
地震烈度：不超过8度
|
|
操作功能
|
上接地上隔离下隔离
上接地上隔离
下隔离下接地
上隔离下隔离
上隔离
下隔离
上接地上隔离下接地
|
|

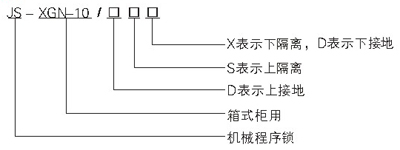

型号及其含义
|
|
|
主要型号规格
|
|
型号规格
|
操作功能
|
备注
|
|
JSXGN-10/DSX
|
上接地 上隔离 下隔离
|
3位
|
|
JSXGN-10/DS
|
上接地 上隔离
|
左2位
|
|
JSXGN-10/SD
|
上隔离 下接地
|
右2位
|
|
JSXGN-10/SX
|
上隔离 下隔离
|
右2位
|
|
JSXGN-10/S
|
上隔离
|
中1位
|
|
JSXGN-10/X
|
下隔离
|
中1位
|
|
JSXGN-10/DSD
|
上接地 上隔离 下接地
|
3位
|
|
|
|
