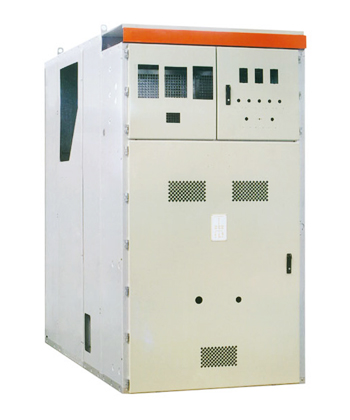

KYN61-40．5(Z)铠装移开式交流金属封闭开关柜柜体

概述
　　KYN61-40.5(Z)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可以用于控制频繁操作的场所。
结构说明
　　开关柜按GB3906和IEC298中铠装式金属封闭开关标准而设计。整体由柜体和可抽出部分(手车)两部分组成，柜体结构均采用覆铝锌钢板或镀锌板用螺栓栓接组合成型，用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属结构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10X60mm2的接地母线。
主要特点
1、柜体结构采用组装式，断路器采用手车落地式结构；
2、配用全新型复合绝缘真空断路器，并具有互换性好，更换简单的特点；
3、手车架中装有丝杆螺母推进机构、超越离合器，可轻松移动手车，并防止误操作而损坏推进机构；
4、主开关、手车、开关柜之间的联锁均采用强制性机械闭锁方式，具有完善的“五防”连锁功能；
5、电缆室空间充裕、可连接多根电缆，并可架空出线；
6、外壳防护等级为IP3X，手车室门打开状态下，防护等级IP2X。
