箱式变电站 |
|
|
|
|
该系列预装式变电站箱体采用槽钢做底座、封板、隔板、门及顶盖采用冷轧钢板加工制作，不锈钢箱体采用不锈钢板制作
|
|
|
|
|
产品编号：XT1
|
|
容 量：315～630KVA
外形尺寸：3800×2500×2500(mm)
内部布局：目字型
外墙装饰：仿石条砖(半贴)
外墙色彩：浅灰色
屋顶款式：红瓦
|
|
|
|
|
产品编号：XT1
|
|
容 量：315～630KVA
外形尺寸：3400×2300×2500(mm)
内部布局：品字型
外墙装饰：天然石(豪华型半贴)
外墙色彩：有样灰(灰)
屋顶款式：红瓦(琉璃瓦)
|
|
|
|
|
产品编号：XT3
|
|
容 量：315～630KVA
外形尺寸：3600×2300×2500(mm)
内部布局：目字型
外墙装饰：仿砖
外墙色彩：深砖红
屋顶款式：红瓦
|
|
|
|
|
|
产品编号：XT4
|
|
容 量：630～800KVA
外形尺寸：3600×2300×2500(mm)
内部布局：目字型
外墙装饰：条砖(全贴)
外墙色彩：珍珠白、米黄二色
屋顶款式：青瓦
|
|
|
|
|
产品编号：XT5
|
|
容 量：630～800KVA
外形尺寸：4600×3100×2500(mm)
内部布局：品字型
外墙装饰：米三彩条砖(全贴)
外墙色彩：有样黄
屋顶款式：尖瓦红瓦
|
|
|
|
|
产品编号：XT6
|
|
容 量：630～800KVA
外形尺寸：3600×2300×2500(mm)
内部布局：目字型
外墙装饰：绿三彩条砖(全贴)
外墙色彩：有样绿
屋顶款式：红瓦
|
|
|
|
|
|
产品编号：XT7
|
|
容 量：500～630KVA
外形尺寸：3600×2300×2500(mm)
内部布局：目字型
外墙装饰：光面
外墙色彩：淡灰
屋顶款式：蓝瓦
|
|
|
|
|
产品编号：XT8
|
|
容 量：215～630KVA
外形尺寸：3800×2100×2300(mm)
内部布局：目字型
外墙装饰：信石条砖(半贴)
外墙色彩：有样黄
屋顶款式：蓝瓦
|
|
|
|
|
产品编号：XT9
|
|
容 量：315～500KVA
外形尺寸：3200×2000×2300(mm)
内部布局：品字型
外墙装饰：珍珠白、米黄二色(全贴)
外墙色彩：淡黄
屋顶款式：蓝瓦
|
|
|
|
|
|
产品编号：XT10
|
|
容 量：5000～800KVA
外形尺寸：3200×2500×2300(mm)
内部布局：目字型
外墙装饰：红三彩条砖(全贴)
外墙色彩：深砖红
屋顶款式：红瓦
|
|
|
|
|
产品编号：XT11
|
|
容 量：1000KVA
外形尺寸：9000×3000×2500(mm)
内部布局：双变压器多配置
外墙装饰：浅灰、绿二色条砖(全贴)
外墙色彩：有样灰
屋顶款式：红尖瓦
|
|
|
|
|
产品编号：XT12
|
|
容 量：630～800KVA
外形尺寸：3600×2300×2500(mm)
内部布局：品字型
外墙装饰：天然石
外墙色彩：灰白
屋顶款式：尖顶
|
|
|
|
|
|
产品编号：XT13
|
|
容 量：315～800KVA
外形尺寸：4100×2300×2300(mm)
内部布局：目字型
外墙装饰：绿三色条砖(全贴)
外墙色彩：绿色
屋顶款式：红瓦
|
|
|
|
|
产品编号：XT14
|
|
容 量：630KVA以下
外形尺寸：3600×2200×2300(mm)
内部布局：目字型、品字型
外墙装饰：光面加兰彩条
外墙色彩：白色
屋顶款式：平顶
|
|
|
|
|
产品编号：XT15
|
|
容 量：400～630KVA
外形尺寸：3400×1900×2100(mm)
内部布局：改进型组合式变压器，
高压可配置环网单元， 低压可任意多路配置。
外墙装饰：仿砖
外墙色彩：红枫
屋顶款式：红尖顶(带罗马柱)
|
|
|
|
|
|
产品编号：XT16
|
|
容 量：315～500KVA
外形尺寸：3500×2200×2300(mm)
内部布局：品字型
外墙装饰：青灰彩条二色(全贴)
外墙色彩：青灰
屋顶款式：蓝瓦
|
|
|
|
|
产品编号：XT17
|
|
容 量：
外形尺寸：1600×970×1850(三间隔)
2070×970×1850(四间隔)
2490×970×1850(五间隔)
内部布局：二间隔、三间隔、四间隔
、五间隔
外墙装饰：光面彩条
外墙色彩：天青兰
屋顶款式：平顶
|
|
|
|
|
产品编号：XT18
|
|
容 量：500、800KVA二种
外形尺寸：2800×1900×2300(mm)
3000×2000×2300(mm)
内部布局：半地埋型、地下进出线
外墙装饰：仿砖
外墙色彩：有样黄
屋顶款式：可拆邱尖顶
|
|
|
|
|
|
产品编号：XT19
|
|
材 料：金属钢板
容 量：315～1000KVA
内部布局：目字型、品字型
外墙色彩：海蓝、白条二色
屋顶款式：蓝尖顶
|
|
|
|
|
产品编号：XT20
|
|
材 料：金属钢板
容 量：315～630KVA
内部布局：目字型
外墙色彩：风去绿
屋顶款式：尖顶
|
|
|
|
|
产品编号：XT21
|
|
材 料：金属不锈钢板
容 量：315～1000KVA
内部布局：目字型、品字型
外墙色彩：不锈钢原色
屋顶款式：尖顶
|
|
|
|
|
|
产品编号：XT22
|
|
材 料：彩钢复合板
容 量：315～6300KVA
内部布局：品字型
外墙色彩：海蓝
屋顶款式：尖顶
|
|
|
|
|
产品编号：XT23
|
|
材 料：彩钢复合板
容 量：315～800KVA
内部布局：目字型、品字型
外墙色彩：豆绿
屋顶款式：尖顶
|
|
|
|
|
产品编号：XT24
|
|
材 料：金属钢板
容 量：315～630KVA
内部布局：目字型
外墙色彩：钢板夹木条
屋顶款式：深灰尖顶
|
|
|
|
|
|

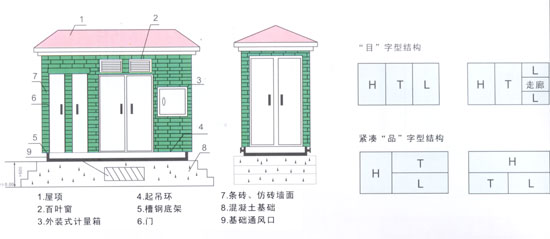

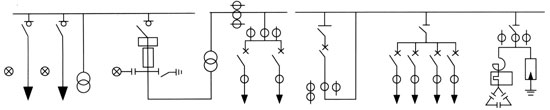

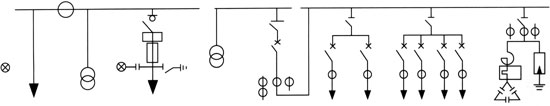

常用非金属箱式变电站箱体示意图及结构型式
|
|
<, /TD>
|
|

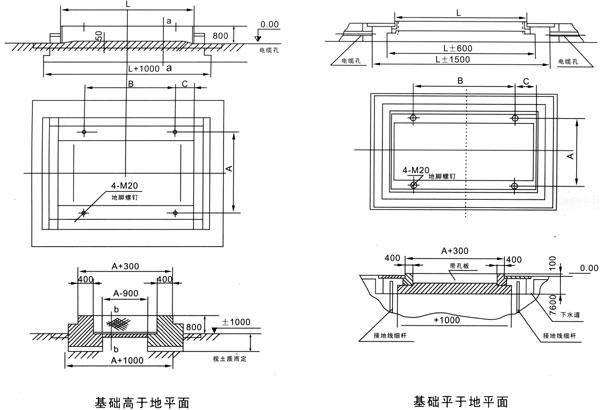

“地面型”非金属箱式变电站土建基础图
|
|
|
|
吊装运输，使用安装注意事项
|
一、箱式站基础四周应预埋接地极，变压器和防雷接地可合用， 其接地电阻R<4Ω

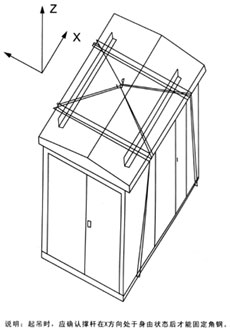

二、箱式站起吊应用专用起吊工具，起吊部分必须按箱式站的标 明部位。
三、箱式站底部与基础结合处，需用水泥桨封，以防水进入电缆室。
四、电缆进入套管后，其缝隙必须密封，以防虫、水进入。
五、箱式站投运前必须检查下列：
(1)箱式站底部与基础结合处必须水平，如遇各门开启有卡住现 象，这是因为基础 平面不平所至必须高速箱式变电站与基础 面结合水平。调整方法在箱式变电站 底部与基础缝隙处填塞 薄铁片直至各室门开启灵活即可。
(2)当整机装配完成后，装车发运必须注意整台箱体应和车前车 后有一定距离，防 止车在行路中因刹车而前后撞击，同时箱 式站底架和车底必须用电焊牢，再用 钢丝反底架和车底绞紧 ，并用索从顶盖到车底分几道上下扎紧。凡绳索扎到之 处必 须用纸板或其它软物垫好以防涂层表面损伤。
(3)为使运行中箱式站保持完好，最好半年或一年停电后对内部 和外部进行清扫和 擦一次。
(4)如发现因安装或运输中箱体外表面弄脏，可用洗涤剂擦刷，用 清水冲洗即可
|
|
|
|
