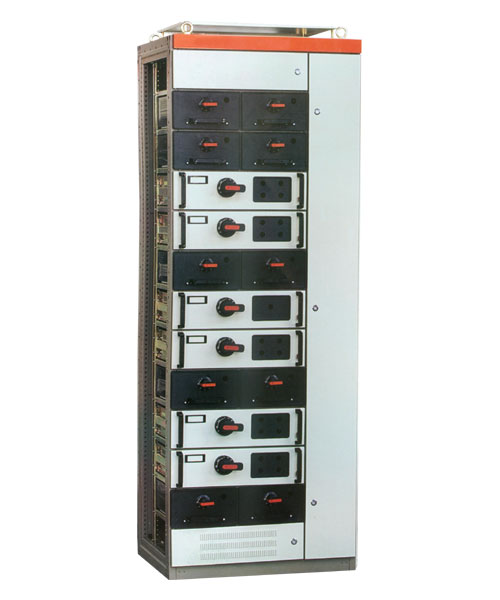

GCS标准型抽出式开关柜柜体

概述
　　标准型GCS低压抽出式开关柜是两部联合设计组与森源公司合作，根据行业主管、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竟争的低压抽出式开关柜。适用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。
结构说明

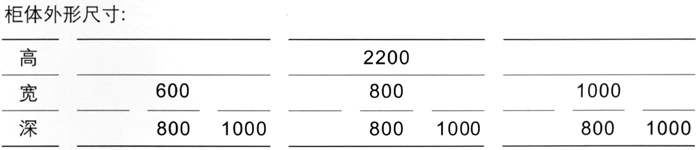

　　柜体基本结构由KS型材(也可采用KB型材)组装而成，标准模数E=20mm，柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。水平母线采用柜后平置式排列，以增强母线抗电动力的能力。能承受80/下76kA短路电流的；中击。装置与外部电缆的连接在电缆室中完成，  电缆可以上下进出，安装维修方便。柜体也可改为后出线方式但主母线必须置于柜顶且柜宽为570。柜体防护等级IP3X-4X。
抽屉类型
　　抽屉层高的模数为160mm。分为1/2单元、1单元、1 1/2单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。每台MCC柜最多能安装11个一单元的抽屉或22个，/2单元的抽屉。抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。抽屉单元设有机械联锁装置。抽屉单元有足够数量的二次接插件(1单元及以上为32对，1/2单元为20对)，可满足计算机接口和自控回路对接点数量的要求。
