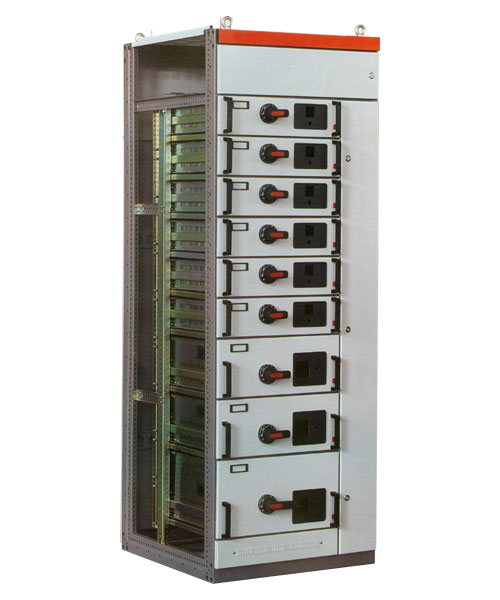

GCS改进型抽出式开关柜柜体 |
概述
改进型GCS是在标准型GCS基础上改进研制的产品。适用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准，EC439。

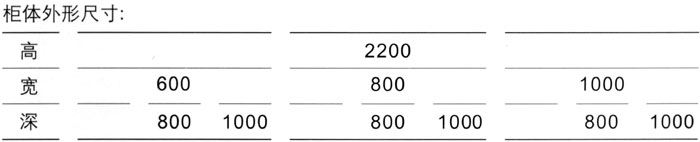

结构说明
柜体基本结构由KS型材组装而成，标准模数E=20mm，柜体经酸洗磷化后静电喷涂。内部隔板、抽屉镀锌钝化处理。各功能室相互隔离，其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。垂直通道及一二次接插件均改为GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级IP3X-4X。
抽屉类型
抽屉层高的模数为80mm时分为下60/2、160、240、320、400、480等模数单元尺寸系列，抽屉安装单元有效高度1760mm。抽屉层高的模数为100mm时分为200/2、200、400、600等模数单元尺寸系列，抽屉安装单元有效高度1800mm。单元回路额定电流600A及以下其中1/2单元抽屉最大电流可达到100A。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的接插件。1/2单元抽屉与电缆室的转接采用DFZJD型1／2分路转接单元。抽屉单元设有机械联锁装置，抽屉单元有足够数量的二次接插件。
 |
|
