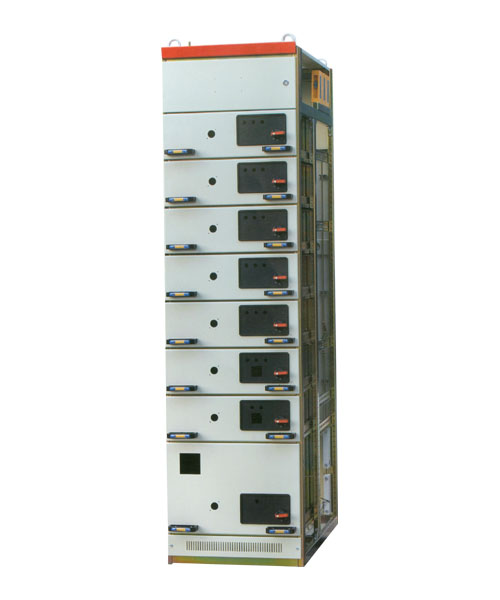

MNS改进型抽出式开关柜柜体(经济型)

概述
　　改进型MNS低压成套开关设备是在标准型的基础上改进研制的产品。适用于交流50(60)Hz额定工作电压660V及以下的系统，用于发电、输电、配电、电能转换和电能消耗设备的控制。符合国家标准GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》及国际标准IEC439。

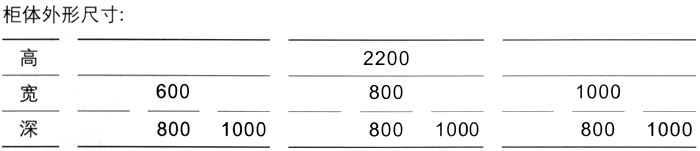

结构说明
　　装置基本柜架为C型材组合式结构，柜架的全部结构件都经过镀锌处理或覆铝锌板制作。通过自攻锁紧螺钉8.8级六角螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、安装支架，  以及母线、功能单元等零部件，组装成一台完整的装置，  装置内零部件尺寸、隔室尺寸，  实行模数化(模数单位E=25mm)。垂直通道及一二次接插件均改为GCK柜的形式，水平母线也可放置柜顶，顶盖可开启，采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时，实现安全可靠，安装、检测、维修便捷并降低生产成本。柜体防护等级，P3X-4X。
抽屉类型
　　抽屉类型：分四种标准尺寸，都是以8E(200mm)高度为基准，它们分别为8E14，8E12，8E，16E和24E。
　　8E14:在8E(200mm)高度空间组装4个抽屉单元；
　　8E12:在8E(200mm)高度空间组装2个抽屉单元：
　　8E:在8E(200mm)高度空间组装1个抽屉单元；
　　16E:在16E(400mm)高度空间组装1个抽屉单元；
　　24E:在24E(600mm)高度空间组装1个抽屉单元，
　　单元回路额定电流600A及以下其中1/2单元抽屉最大电流可达到100A。抽屉安装单元有效高度1800mm。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的后出式接插件。1/2单元抽屉与电缆室的转接电流分档采用DFZJD型转接单元。抽屉单元设有机械联锁装置。抽屉单元有足够数量的二次接插件。
