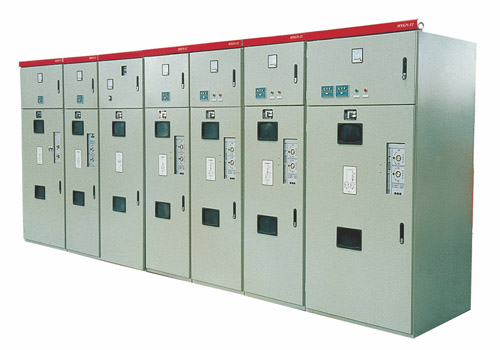

HXGN17-12箱型固定式环网高压开关柜简介

        HXGN17-12箱型固定式环网高压开关柜适用于三相、交流50（60）Hz、额定工作电压3-12kV 、额定工作电流630A及以下系统中的成套配电装置。主要适用于工矿、住宅小区高层建筑、学校等配电场所，作为电力系统变电站的受电、馈电及实行控制保护 、监测之用。特别适合于频繁操作的场合，其母线系统为单母线结构。具有实现“五防”闭锁功能。

符合标准：
    GB3906-2006  《3~35kV交流金属封闭开关设备》
           GB11022-99   《高压开关设备通用技术条件》
           IEC60298     《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
           DL404-97     《户内交流高压开关柜订货技术条件》

使用环境条件
(1)正常环境条件
          1．周围空气温度 上限：+40℃、下限：-25℃。
          2．海拔：不超过1000m。
          3．相对环境温度：日平均不大于95％，月平均不大于90％；
          4．地震：烈度不超过8度。
          5．周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。
          6．无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
(2)特殊工作条件
          在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
技术指标
          •额定电压(KV)  3.6／7.2／12
          •工频耐受电压相间、对地(KV)  42(1min)

     •工频耐受电压隔离断口(KV)  48(1min)
          •冲击耐受电压相间、对地(KV)  75

     •冲击耐受电压相间、对地(KV)  85
          •额定频率　50Hz
          •额定电流(A)  125~630

          •额定热稳定电流(KA 4S)  20
          •额定动稳定电流(KA)  50
          •额定短路开断电流(KA)  31.5
          •额定短路关合电流(KA)  50
          •分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
          •防护等级　IP2X

结构介绍
         本开关柜为金属封闭箱式结构，柜体骨架由KS(8MF)型 材加工而成，柜体全部采用组装结构，轻巧美观，可任意组合安装，便于无限扩展延伸；柜体即可配FN12-12型压气式负荷开关组合电器，也可配FN25-12型真空负荷开关组合电器，体积小、免维修、三项联动结构、并且具有明显的隔离断口。配FN12-12型压气 式负荷开关组合电器、FN25-12型真空负荷开关组合电器时，其安装方式灵活，可左、右侧装、正装、倒装。可手动和电动操作，并具有远动遥控功能。设有完善可靠的机械联动、联锁装置，完全达到“五防”功能。采用联动防护绝缘活门、遮挡带电触头，确保人身安全。柜体采用正面操作维护，面门装有观察窗可清 楚观察柜内元件工作状态。
