概述
LW8-40.5/1600-31.5 LW8-40.5/1600-40 LW8-40.5/2000-31.5 LW8-40.5/2000-40 LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用 于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容 器组场合。 2 、主要特点 产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命 长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六 氟化硫气体；机械可靠性高。机械寿命达30000次以上；能频繁操作， 每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指 针式密度表，压力表读数不受温度变化的影响，使用方便。

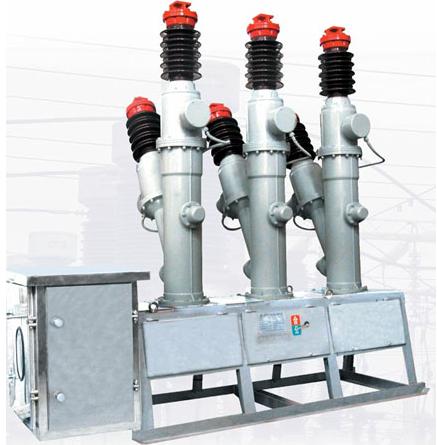

LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。
2、主要特点
产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达30000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
该产品配用CT14型弹簧机构。
3、主要技术参数
|
序号
|
项目名称
|
参数
|
|
1
|
额定电压（kV）
|
40.5
|
|
2
|
额定电流（A）
|
2000
|
|
3
|
额定短路开断电流（kA）
|
31.5
|
|
4
|
额定失步开断电流（kA）
|
7.9
|
|
5
|
额定开合单个电容器组电流（A）
|
400
|
|
6
|
额定操作顺序
|
分-0.3s-合分-180s-合分
|
|
7
|
SF6气体额定充气压力（MPa）
|
0.45
|
|
8
|
分闸时间（ms）
|
≤60
|
|
9
|
合闸时间（ms）
|
≤100
|
|
10
|
刚分速度（m/s）
|
3.4
|
|
11
|
刚合速度（m/s）
|
3.2
|
|
12
|
断路器重量（kg）
|
1400
|
4 、CT14弹簧机构主要参数
|
合闸线圈
|
a.c.220V,3.5A
|
d.c.110V,3.6A
|
d.c.220V,1.8A
|
|
分闸线圈
|
a.c.220V,3.5A
|
d.c.110V,4.8A
|
d.c.220V,2.4A
|
|
电动机
|
a.c.220V,5A
|
d.c.220V,5A
|
d.c.110V,10A
|
|
储能时间
|
≤15s
|
5、使用环境条件
[1]海拔高度：≤3000m。
[2] 环境温度：-30℃～+40℃。
|
